ELS聯軸器

彈性聯軸器是一種廣泛應用于工業機械中的部件，是具有彈性元件的聯軸器，能夠在傳遞扭矩的同時，補償兩軸之間的相對位移，起到緩沖、減振和降低噪音的作用。主要用于連接兩個不同位置的軸，并允許一定程度的軸向、徑向和角向偏差，同時具有良好的吸振性能和較高的傳遞功率。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
聯軸器用途
安裝要求
注意事項
設計特點

是具有彈性元件的聯軸器，能夠在傳遞扭矩的同時，補償兩軸之間的相對位移，起到緩沖、減振和降低噪音的作用。

聯軸器經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理，以保證足夠的機械強度。

聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。

適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，聯軸器應在良好的潤滑并有外殼的條件下工作。

在安裝聯軸器之前，需要檢查聯軸器的外觀是否有損壞、裂紋、變形等缺陷，同時檢查聯軸器的尺寸是否符合要求。

將聯軸器的兩個軸孔分別對準主動軸和從動軸的軸端，確保軸孔與軸的中心線重合。

聯軸器安裝完成后，需要調整聯軸器的間隙，使其符合設備的要求。

在設備啟動前，需要進行試運行，檢查聯軸器的運行情況是否正常。在試運行過程中，要注意觀察聯軸器是否有異常振動、噪音、發熱等現象，如果發現問題，需要及時停機檢查并排除故障。

聯軸器如不恰當安裝使用會造成故障。

超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。

市面上還有一種爪盤是鑄件，能夠大批量的生產，而且免去了加工損耗，所以在價格方面比機加工要低很多，但是鑄件的性能不是很好。

一些重要的場合下還是最好不要采用，并且鑄件的爪齒在高速或者是高負載的情況下容易發生打牙（爪齒脫落）。

良好的減振能力可以降低設備運行時的噪音和振動，提高設備的穩定性和可靠性，為操作人員提供更加舒適的工作環境。

主要用于連接兩個不同位置的軸，并允許一定程度的軸向、徑向和角向偏差，同時具有良好的吸振性能和較高的傳遞功率。

技術參數

點擊圖片放大

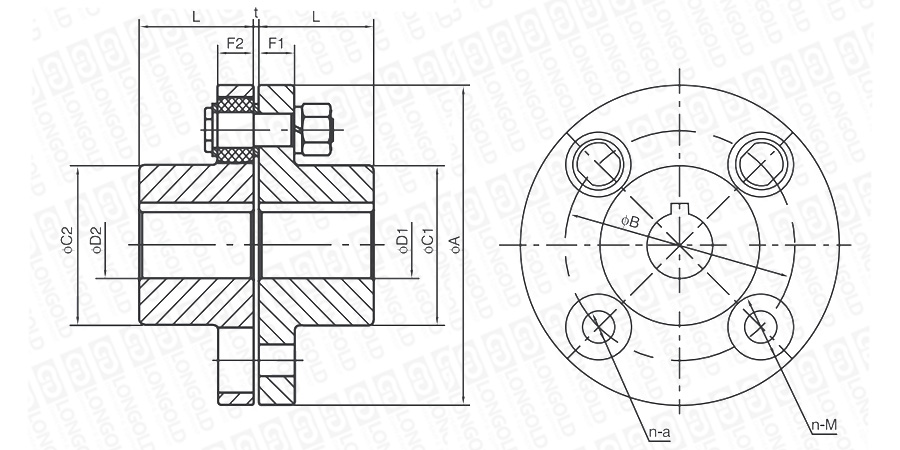

■聯軸器結構詳見如上圖

上圖為ELS聯軸器的結構圖。

可根據客戶的需求，定制聯軸器的外殼，詳細請咨詢隆德技術人員。

■聯軸器尺寸表

型號	基本尺寸										軸孔直徑		螺栓		最大轉矩	最高轉速	轉動 慣量	重量	PDF圖紙	DXF圖紙
	A	B	C1	C2	M	a	L	t	F1	F2	工藝孔	最大	規格	數量	最大轉矩	最高轉速	轉動 慣量	重量
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	規格	數量	N·m	rpm	kg·cm2	kg
LDELS-112	112	75	50		23	10.0	40	3	16.0		13	30	M10x56	4	33	6000	41	2.78	請咨詢	請咨詢
LDELS-125	125	85	56	50	32	14.0	45	3	18.0		13	30	M12x64	4	73	6000	69	3.76
LDELS-140	140	100	71	63	32	14.0	50	3	18.0		13	38	M12x64	6	130	6000	110	5.06
LDELS-160	160	115	80		32	14.0	56	3	18.0		14	48	M12x64	8	200	6000	200	6.98
LDELS-180	180	132	90		32	14.0	63	3	18.0		14	55	M12x64	8	230	5250	320	9.23
LDELS-200	200	145	100		41	20.0	71	4	22.4		18	65	M20x85	8	440	4800	640	14.40
LDELS-224	224	170	112		41	20.0	80	4	22.4		18	70	M20x85	8	510	4300	1100	18.40
LDELS-250	250	180	125		51	25.0	90	4	28.0		20	75	M24x100	8	850	3800	1900	27.80
LDELS-280	280	200	140		57	28.0	100	4	28.0	40.0	30	85	M24x116	8	1500	3450	3400	38.90
LDELS-315	315	236	160		57	28.0	112	4	28.0	40.0	32	100	M24x116	10	2200	3050	5600	51.20
LDELS-355	355	260	180		72	35.5	125	5	35.5	56.0	32	110	M30x150	8	3500	2700	12000	81.40
LDELS-400	400	300	200		72	35.5	125	5	35.5	56.0	50	125	M30x150	10	5000	2400	19000	102.00
LDELS-450	450	355	224		72	35.5	140	5	35.5	56.0	60	140	M30x150	12	7100	2150	31000	135.00
LDELS-560	560	450	250		72	35.5	160	5	35.5	56.0	80	150	M30x150	14	10000	1700	72000	216.00
LDELS-630	630	530	280		72	35.5	180	5	35.5	56.0	90	170	M30x150	18	16000	1500	120000	284.00

注：軸孔及鍵槽尺寸可選擇DIN6885、JIS B1310-1976、UNI6604-1969、GB1095-1979標準。

型號表示例

LD		ELS	-	112
		（1）		（2）

（1）EL聯軸器

（2）型號

聯軸器選型

選擇聯軸器應考慮的幾個方面

(1)動力機的機械特性
根據動力機的特性選擇聯軸器，調整軸系固有頻率，降低扭振振幅，保護傳動裝置部件，提高輸出功率的穩定性。

(2)載荷類別
載荷類別主要有沖擊、振動、正反轉、制動、啟動頻繁等類型，它是選擇聯軸器品種的基本依據。

(3)聯軸器的許用轉速
聯軸器的許用轉速由聯軸器的材料決定，鋼件許用轉速大于鑄鐵件許用轉速，轉速高時應要求聯軸器做動平衡。

(4)聯軸器所連兩軸的相對位移
一般情況下兩軸位移是不可避免的，根據軸向、徑向、角向位移要求的不同選用撓性聯軸器。只有對中精度要求很高的情況下，才選用剛性聯軸器。

(5)聯軸器的傳動精度
以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度。以傳遞動力為主的軸系傳動要求精度相對較低。

(6)聯軸器尺寸、安裝及維護
聯軸器的外形尺寸，必須在機器設備所允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便更換易損件不用移動兩軸和對中調整容易的聯軸器。

(7)工作環境
所選聯軸器要求適合周圍的工作環境，以保證聯軸器的使用壽命。

(8)經濟性
在各種要求均滿足的情況下，優先選用價格低的聯軸器。
