200-1 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。200-1鏈輪，配用LD200-1單排滾子鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

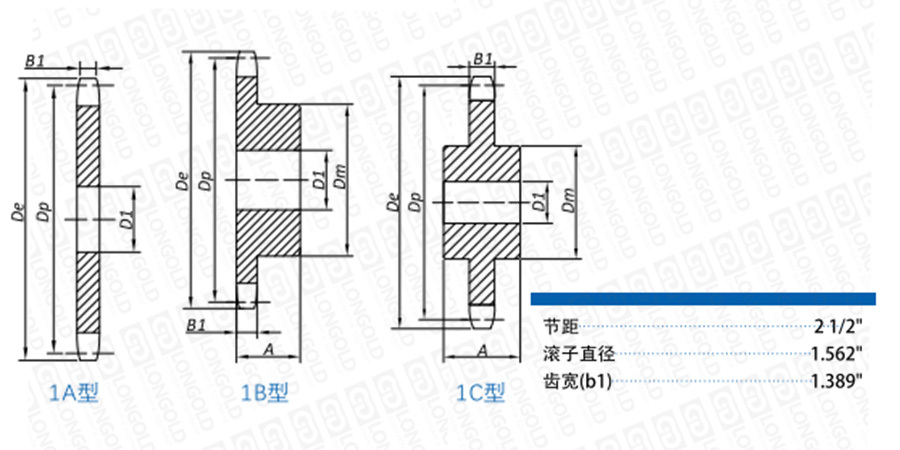

■鏈輪本體結構詳見如上圖

上圖為200-1 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	外圓直徑	節距圓直徑	單排A型鏈輪型號	軸孔徑	參考重量	單排B型/C型鏈輪型號	軸孔徑D1		輪轂直徑	輪轂長度	參考重量	PDF圖紙	DXF圖紙
	De	Dp		D1	參考重量		Min	Max	Dm	A	參考重量
	inch	inch		inch	lbs		inch	inch	inch	inch	lbs
10	9.200	8.090	LD200-1A10T	1 1/2	16.00	LD200-1B10T	1 1/2	3 3/4	5 1/2	3	26.00	請咨詢	請咨詢
11	10.020	8.874	LD200-1A11T	1 1/2	20.00	LD200-1B11T	1 1/2	4	6	3	33.00
12	10.830	9.659	LD200-1A12T	1 1/2	24.00	LD200-1B12T	1 1/2	4 1/2	6 1/2	3	37.00
13	11.640	10.446	LD200-1A13T	1 1/2	30.00	LD200-1B13T	1 1/2	5 1/4	7	3	46.00
14	12.460	11.235	LD200-1A14T	1 1/2	32.00	LD200-1B14T	1 1/2	5 3/8	7 1/2	3 1/2	59.00
15	13.260	12.024	LD200-1A15T	1 1/2	40.00	LD200-1B15T	1 1/2	5 3/8	7 1/2	3 1/2	64.00
16	14.070	12.815	LD200-1A16T	1 1/2	46.00	LD200-1B16T	1 1/2	5 3/8	7 1/2	3 1/2	72.00
17	14.870	13.605	LD200-1A17T	1 1/2	51.00	LD200-1B17T	1 1/2	5 3/8	7 1/2	3 1/2	76.00
18	15.680	14.397	LD200-1A18T	1 1/2	57.00	LD200-1B18T	1 1/2	5 3/8	7 1/2	3 1/2	84.00
19	16.480	15.189	LD200-1A19T	1 1/2	65.00	LD200-1B19T	1 1/2	5 3/8	7 1/2	3 1/2	91.00
20	17.290	15.981	LD200-1A20T	1 1/2	72.00	LD200-1B20T	1 1/2	5 3/8	7 1/2	3 1/2	98.00
21	18.090	16.774	LD200-1A21T	1 1/2	82.00	LD200-1B21T	1 1/2	5 3/8	7 1/2	3 1/2	106.00
22	18.890	17.567	LD200-1A22T	1 1/2	88.00	LD200-1B22T	1 1/2	5 3/4	8 1/2	4	131.00
23	19.690	18.360	LD200-1A23T	1 1/2	95.00	LD200-1B23T	1 1/2	5 3/4	8 1/2	4	136.00
24	20.490	19.153	LD200-1A24T	1 1/2	105.00	LD200-1B24T	1 1/2	5 3/4	8 1/2	4	142.00
25	21.290	19.947	LD200-1A25T	1 1/2	113.00	LD200-1B25T	1 1/2	5 3/4	8 1/2	4	153.00
26	22.090	20.741	LD200-1A26T	1 1/2	124.00	LD200-1C26T	1 1/2	5 3/4	8 1/2	4 1/2	178.00
28	23.690	22.329	LD200-1A28T	1 1/2	144.00	LD200-1C28T	1 1/2	5 3/4	8 1/2	4 1/2	195.00
30	25.290	23.917	LD200-1A30T	1 1/2	167.00	LD200-1C30T	1 1/2	5 3/4	8 1/2	4 1/2	212.00
32	26.880	25.506	LD200-1A32T	1 1/2	195.00	LD200-1C32T	1 1/2	5 3/4	8 1/2	4 1/2	220.00
35	29.280	27.890	LD200-1A35T	1 1/2	227.00	LD200-1C35T	1 1/2	5 3/4	8 1/2	4 1/2	254.00
40	33.270	31.864	LD200-1A40T	1 1/2	301.00	LD200-1C40T	1 1/2	6	9	5	320.00
45	37.250	35.839	LD200-1A45T	1 1/2	390.00	LD200-1C45T	1 1/2	6	9	5	364.00
54	44.420	42.996	LD200-1A54T	1 1/2	555.00	LD200-1C54T	1 1/2	6 1/2	9 1/2	5 1/2	512.00
60	49.200	47.768	LD200-1A60T	1 1/2	692.00	LD200-1C60T	1 1/2	6 1/2	9 1/2	5 1/2	654.00

型號表示例

LD200	-	1A	13T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
