帶頂置滾子A系列小型輸送鏈帶防翻倒附件

將雙列標準A系列滾子鏈的鏈板向上延伸，在其上安裝可自由旋轉的頂置滾子的鏈條。鏈條本體的幅寬比其他自由流動鏈小，頂置滾子由兩側鏈板支撐，適用于堅固的自由流動鏈條輸送機。提高了單排鏈條的輸送能力。

應用領域

機械工程

產品手冊索取

產品特點

鏈條本體規格
結構
頂置滾子安裝位置
配用鏈輪
潤滑方式

鏈條本體規格可為通用規格、SS規格和免加油規格。

鏈條列數為2列，提高了1列鏈條的輸送能力。

頂置滾輪可選擇鋼制或者工程塑料制。

1.鏈條為單列時，按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在內鏈節上。如需安裝在外鏈節上，請咨詢我司。
2.鏈條為2列時，按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在外鏈節上。如需安裝在內鏈節上，請咨詢我司。

鏈輪遵從ANSI/ASME標準。

可使用標準A系列滾子鏈雙列鏈輪。

可根據客戶需求對鏈輪的輪轂部分進行追加工，具體請聯系隆德技術人員。

潤滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

有上述4種潤滑方式，可根據實際需要選擇適合的潤滑方式。

技術參數

點擊圖片放大

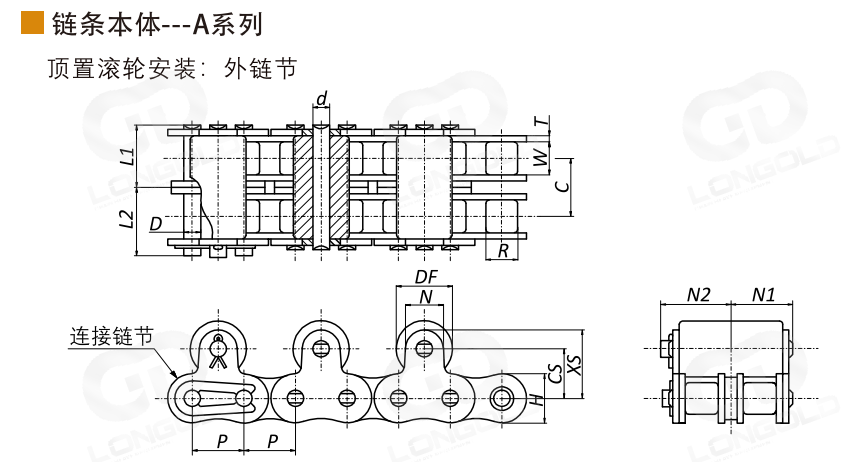

■產品尺寸表

鏈條尺寸&類型	節距	內節內寬	橫向距離	滾子直徑R	鏈板		銷軸			頂置滾輪						參考重量
	P	W	C	R	T	寬H	D	L1	L2	DF	CS	XS	N1	N2	d	參考重量
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LD40-2-TR	12.70	7.95	14.4	7.92	1.5	12.0	3.97	15.45	17.15	15.88	12.7	17.5	15.45	16.95	3.97	請咨詢
LD50-2-TR	15.875	9.53	18.1	10.16	2.0	15.0	5.09	19.35	21.15	19.05	15.9	22.25	19.35	21.15	5.09
LD60-2-TR	19.05	12.70	22.8	11.91	2.4	18.1	5.96	24.25	26.25	22.23	18.3	26.25	27.7	24.25	5.96
LD80-2-TR	25.40	15.88	29.3	15.88	3.2	24.1	7.94	30.9	33.9	28.58	24.6	34.15	34.6	30.9	7.94
LD100-2-TR	31.75	19.05	35.8	19.05	4.0	30.1	9.54	37.7	40.8	39.69	31.8	44.5	41.65	37.7	9.54

注：

1. 各鏈節帶頂置滾子時，DF尺寸將發生變化。

2. 可使用標準A系列滾子鏈雙列鏈輪。

3. 按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在外鏈節上。

4.上述表格中記載尺寸為標稱尺寸，可能與實際尺寸不同。

型號表示例·訂購方法

型號表示例

LD		40	-	2		-	2L	TR
		（1）		（2）			（3）	（4）

（1）鏈條尺寸

（2）2列鏈條

（3）頂置滾子的安裝間隔：2L=2個鏈節

（4）頂置滾子的種類：TRP=塑料滾子，TR=鋼制滾子，TRLM=免加油滾子，TRPKV=KV滾子

訂購方法

標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。

1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。

頂置滾子的規格

■本體鏈條滾子材質：工程塑料

滾子類型		材質	可使用溫度范圍	特性
工程塑料制滾子	塑料滾子	聚縮醛（白色）	-20℃-80℃	—
	塑料制動滾子	特殊工程塑料（褐色）	-20℃-80℃	摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。
	導電滾子	特殊工程塑料（黑色）	-20℃-80℃	體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。
	KV滾子	特殊工程塑料（黑色）	-20℃-80℃	耐熱性、耐化學品性、阻燃性?xún)?yōu)異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。

■本體鏈條滾子材質：鋼制

滾子類型		材質	可使用溫度范圍	特性
鋼制滾子	鋼制滾子	鋼淬火品	-10℃-150℃	需要加油
	不銹鋼滾子	SUS304材質	-10℃-400℃	需要加油
	免加油滾子	鋼淬火品	-10℃-150℃	不加油也可長期使用。也可提供帶制動器的滾子。注：僅適用于部分規格，具體請?jiān)儭?/span>
