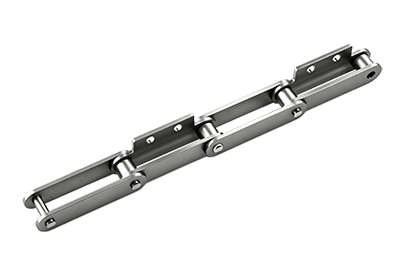

帶SA2附件英制節距輸送鏈

在英制節距的輸送鏈條的單側鏈板向上延伸，且延伸的鏈板上帶有2個螺孔的鏈條，附件表示為：SA2。有著廣泛的應用。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

鏈條單側加裝直立翼板附件.

安裝有附件，用于安裝夾具。

AT規格，AT規格具有比DT規格(通用輸送鏈）大約一倍的抗拉強度,而且提高了套筒和滾子之間的耐磨損性和滾子的容許負荷。

AT規格可使用溫度環境：-60°C～400°C。

DT規格，對銷軸和套筒實施了熱處理,對鏈板沒有實施。

DT規格可使用溫度環境：-60°C～200°C。

根據要求定制不同附件安裝間隔的鏈條，不同間隔適用于不同輸送環境。

可以有效、穩定的進行輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

■鏈條本體結構詳見如上圖

上圖為帶SA2附件英制輸送鏈的結構圖以及帶附件結構圖。

帶附件結構圖表示每一節帶附件的情況。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體尺寸表

鏈條型號	DT式樣平均抗拉強度		節距P	滾子									內鏈節內寬W	鏈板		銷子				大概重量 kg/m				附件和滾子形式的組合	PDF圖紙	DXF圖紙
				R滾子		F滾子					S滾子直徑	M&N滾子直徑
				直徑R	觸軌寬E	直徑R	擋圈直徑F	觸軌寬E	偏心e	Z	S滾子直徑	M&N滾子直徑
				直徑R	觸軌寬E	直徑R	擋圈直徑F	觸軌寬E	偏心e	Z	R	R		寬 H	厚 T	直徑 D	L1+L2	L1	L2	R滾子	F滾子	S滾子	M滾子	SA2
鏈條尺寸	kN	kgf	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	R滾子	F滾子	S滾子	M滾子	SA2
LDC430	53.9	5500	101.6	38.1	19	-	-	-	-	-	20.1	-	22.6	25.4	4.8<5.0>	9.7	55.0	25.5	29.5	4.4	-	3.0	-	R/S	請咨詢	請咨詢
LDC450	78.5	8000	101.6	44.5	24	44.5	55	18	2.5	6.5	22.2	-	27	28.6	6.3<6.0>	11.3	65.5	31.0	34.5	6.9	7.2	4.6	4.8	R/S
LDC650	78.5	8000	152.4	50.8	26	50.8	65	20	3	7	25.8	31.8	30.2	38.1	6.3<6.0>	11.3	69.0	32.5	36.5	7.9	8.2	5.7	6.1	R/S/M
LDC214	127	13000	101.6	44.5	27	-	-	-	-	-	31.8	34.9	31.6	38.1	7.9	15.9	77.5	37.5	40.0	10.5	-	8.7	9.1	R/S/M
LDC6205	186	19000	152.4	57.2	32	57.2	70	25	3.5	9	34.9	38.1	37.1	44.5	7.9	15.9	83.5	40.5	43.0	12.2	12.6	9.2	9.5	R/S/M
LDC212	245	25000	152.4	69.9	32.5	-	-	-	-	-	40.1	44.5	37.1	50.8	9.5<10.0>	19.1	95.5	44.5	51.0	18.0	-	13	13	R/S/M

■附件尺寸表

鏈條型號	附件種類											PDF圖紙	DXF圖紙
	SA2
	P	S1	S2	Q1	Q2	K	N	T	O	螺栓尺寸	平均每個附件的附加重量
鏈條尺寸	mm	mm	mm	mm	mm	mm	mm	mm	mm	螺栓尺寸	kg/個
LDC430	101.6	37.6	51.6	22	16	40	70	4.8<5.0>	12	M10	0.10	請咨詢	請咨詢
LDC450	101.6	47.6	60.7	27	20	40	70	6.3<6.0>	12	M10	0.16
LDC650	152.4	50	63	28.5	21.5	60	90	6.3<6.0>	12	M10	0.20
LDC214	101.6	50	70	32.5	23.5	40	80	7.9	15	M12	0.25
LDC6205	152.4	55	75.7	35.5	26.5	60	100	7.9	15	M12	0.33
LDC212	152.4	60	83.6	38.5	28	60	100	9.5<10.0>	15	M12	0.43

注：上圖及上述表格中< >內的表示SS規格，沒有< > 的表示所有系統通用。

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	C650		S	-	DT	-	1L		SA2
	（1）		（2）		（3）		（4）		（5）

（1）鏈條尺寸

（2）滾子形式：R=大滾子 S=小滾子 F=F滾子 M=M滾子

（3）鏈條規格：DT=經濟型通用類型

（4）附件安裝間隔：1L=每一節

（5）附件種類

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
