H04系列磁性轉彎軌道

磁性轉彎軌道結合了金屬和塑料鏈板兩個系統，即金屬頂板鏈和塑料頂板鏈能安裝在相同的磁性轉彎軌道上。將兩塊磁鐵嵌入軌道底部，并采用一塊金屬板進行連接，可以吸住鏈條使其穩定運行，鏈板通過軌道時無蠕行現象以及鏈板與軌道完美貼合無側翻的效果。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
使用特點
適用鏈條
行業應用
潤滑方式

機加工頂部塑料軌道部分：通常采用標準SUPREME-A材質，即純凈的UHMWPE（約7百萬gr/mole），具有極佳的耐磨性。

機加工回程軌道部分：采用UHMWPE材質，分子量為4百萬gr/mole，適用于嚴苛的應用場景，通過不銹鋼自攻螺絲與頂部進行連接。

回程導塊：采用UHMWPE材質，分子量為4百萬gr/mole，牽引鏈板在適合的高度進入軌道的回程部分。

將兩塊磁鐵嵌入軌道底部，并采用一塊金屬板進行連接，為軌道中運行的金屬鏈板及配有金屬銷軸的塑料鏈板，構建一個強有力且磁力均勻的磁場。

磁鐵的分布是經過縝密研究的，從而實現鏈板通過軌道時無蠕行現象以及鏈板與軌道完美貼合無側翻的效果。

有多個不同轉彎角度以及材質提供選擇，滿足不同的需求。

適用于：HD9857M-K1905/HDG9857M-K1905/882M-K1905/HFX882M-K1905系列頂板鏈。

可根據客戶需求定制軌道的材質以及轉彎角度。

在選擇軌道時，需要考慮安裝尺寸、材質性質、轉彎角度等因素，如有需要，請咨詢隆德技術人員。

產品廣泛與鏈條配合使用，為其輸送物料提供方向以及載體。

在包裝行業、物流運輸、電子行業、食品以及醫療行業等都有著廣泛地應用。

軌道的潤滑方式取決于其配合使用的鏈條以及自身的材質。通過鏈條的型號、材質以及軌道本身材質決定潤滑方式。

不同材質軌道使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

技術參數

點擊圖片放大

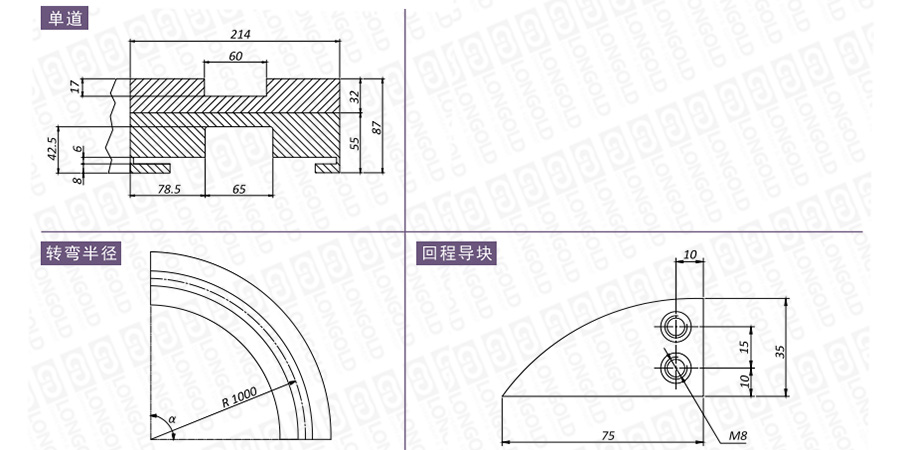

■鏈條本體結構詳見如上圖

上圖為H04系列磁性轉彎軌道的結構圖，圖中已標明部分本體尺寸。

可根據客戶的需求，定制軌道的材質、轉彎角度等，詳細請咨詢隆德技術人員。

■適用鏈條以及本體尺寸

轉彎軌道

系列

適用鏈條系列

轉彎半徑(1)

橫向節距

基本寬度

引導長度

頂部高度

總高度

PDF圖紙

DXF圖紙

系列

鏈片寬度

鏈片厚度

鉸鏈寬度

H04

HFX882M

7 1/2"

4.80

57.00

1000.00

214.00

0.00

32.00

87.00

請咨詢

注:（1）指示內側軌道；

■轉彎角度以及型號表示

軌道數 目	總寬度	磁性轉彎軌道型號
	W	轉彎角度α
	mm	15°	30°	45°	60°	75°	90°
1	214	MH01GFW/600	MH01GEW/600	MH01GCW/600	MH01GBW/600	MH01GLW/600	MH01GAW/600

注：上表對應純凈的UHMWPE材質規格型號。頂部材質可根據要求提供自潤滑UHMWPE和充油聚酰胺。具體型號表示請閱讀下表。

■材質

軌道材質	材質特性	適用鏈條	應用	頂部材質	型號表示
SUPREME-A標準材質	超高分子聚乙烯(約7百萬gr/mole)，良好的耐磨性和低摩擦系數	金屬頂板鏈，塑料頂板鏈	干燥或潤滑條件下，理想的低/中速應用。	UHMWPE/自潤滑/充油聚酰胺	如上表所示
SUPREME-L	超高分子聚乙烯(約7-9百萬gr/mole)，出眾的耐磨性，結合高級潤滑油，確保優異的滑動性能	金屬頂板鏈，塑料頂板鏈	適用于干燥或減少潤滑條件下的中/高速的應用。		用"MHD"替換"MH"
SUPREME-S	特殊高級充油聚酰胺，絕佳的耐磨性與極高的PV限值。僅用于干摩擦運行。	塑料頂板鏈	適用于干燥條件下的高速應用。		用"MHP"替換"MH"

型號表示例

MH		01		GFW	/	600
（1）		（2）		（3）		（4）

（1）轉彎軌道材質

（2）軌道數目

（3）型號

（4）規格

訂購方法

訂購軌道時的注意事項

必須確認頂板鏈鏈條的規格（強力型、材質等規格），確認鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度等尺寸。

請把鏈輪以及軌道的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
