非標LL系列板式鏈III

板式鏈是僅用鏈板和銷子構成的鏈條，又被稱為平衡鏈。非標LL系列板式鏈，其在尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造，是一種輕系列板式鏈，適于直線往返傳動結構。適用于斷裂載荷與重量比率高，成本低的應用環境。要求載荷為靜態載荷，且低頻率，低速度運動。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造。

板式鏈條僅由鏈板和銷子構成。鏈板被銷子連接起來，承受鏈板受到的張力。

外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。

能夠在惡劣的工作環境下工作，如高溫、高濕度、粉塵等環境。

非標LL系列板式鏈III是一種輕系列板式鏈，適于直線往返傳動結構。

在長時間運行過程中不易變形和斷裂，保證了鏈條的穩定性和可靠性。

鏈輪的型號根據客戶要求的尺寸和系列來定制。

在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程、電子行業 以及汽車生產行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

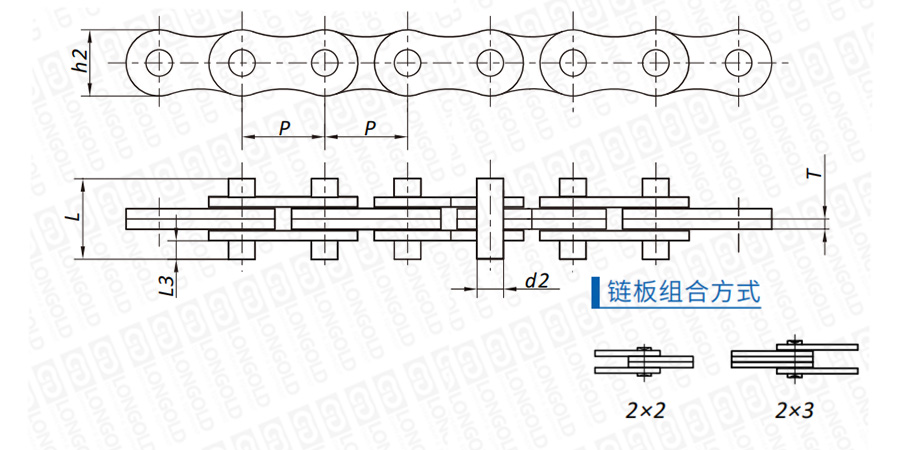

■鏈條結構詳見如上圖

上圖為非標LL系列板式鏈III的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■鏈條尺寸

隆德鏈號	節距	鏈板高度	鏈板厚度	銷軸直徑	銷軸長度		參考重量	抗拉強度	PDF圖紙	DXF圖紙
	P	h2 max	T max	d2 max	L max	L3	q
	mm	mm	mm	mm	mm	mm	kg/m
LL1222F3-D2	19.05	14.50	2.25	5.72	22.00	6.30	0.89	請咨詢	請咨詢	請咨詢
LL1222F5-DD3	19.05	14.50	3.00	5.72	29.00	8.30	1.17
LL1222F5-DD3F1	19.05	14.50	3.00	5.72	22.00	4.80	1.10
LL1622-D2	25.40	21.00	3.10	8.28	36.10	11.70	1.92
LL1622F7-DD3	25.40	21.00	3.05	8.28	35.00	11.20	1.85
LL1622F7-DD3F1	25.40	20.00	3.00	8.28	30.50	9.00	1.65
LL1623F1-DD3	25.40	21.00	4.00	8.28	34.00	7.00	2.70

型號表示例

LL	16	22	F7	-	DD3	F1
（1）	（2）	（3）	（4）		（5）	（6）

（1）鏈條系列

（2）鏈條型號

（3）鏈板組合方式：2×2

（4）鏈條規格

（5）銷軸型號

（6）銷軸規格

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
