非標FL系列板式鏈

板式鏈是僅用鏈板和銷子構成的鏈條，又被稱為平衡鏈。非標FL系列板式鏈，其在尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造，是一種輕系列的板式鏈，適用于直線往返傳動結構。適用于載荷可視為靜態和接合處無磨損問題的環境。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造。

板式鏈條僅由鏈板和銷子構成。鏈板被銷子連接起來，承受鏈板受到的張力。

外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。

能夠在惡劣的工作環境下工作，如高溫、高濕度、粉塵等環境。

非標FL系列板式鏈是一種輕系列板式鏈，適于直線往返傳動結構。

在長時間運行過程中不易變形和斷裂，保證了鏈條的穩定性和可靠性。

鏈輪的型號根據客戶要求的尺寸和系列來定制。

在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程、電子行業 以及汽車生產行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

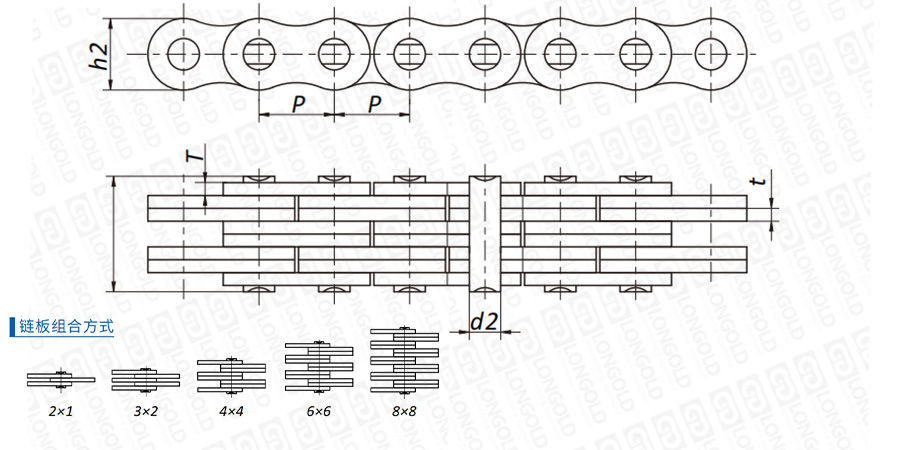

■鏈條結構詳見如上圖

上圖為非標FL系列板式鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■鏈條尺寸

隆德鏈號	節距	鏈板組合	鏈板高度	鏈板厚度	銷軸直徑	銷軸長度	參考重量	抗拉強度	PDF圖紙	DXF圖紙
	P		h2 max	T max	d2 max	L max	q
	mm		mm	mm	mm	mm	kg/m
FL5.94-44	5.94	4×4	4.70	0.60	1.85	6.20	0.13	請咨詢	請咨詢	請咨詢
FL5.94-66	5.94	6×6	4.70	0.60	1.85	9.30	0.20
FL5.94-88	5.94	8×8	4.70	0.60	1.85	12.00	0.25
FL8-23	8.00	3×2	6.30	1.00	2.31	6.70	0.18
*FL8-23F1	8.00	3×2	6.30	1.30/1.00	2.31	6.30	0.25
*FL8-23F2	8.00	3×2	7.60	1.30/1.04	3.15	7.80	0.32
*FL8-23F3	8.00	3×2	7.60	1.30/1.04	3.10	8.00	0.33
*FL8-23F4	8.00	3×2	7.60	1.30/1.04	2.31	7.60	0.32
FL8-44	8.00	4×4	6.90	0.73	2.31	7.90	0.25
*FL17-21	17.00	2×1	9.00	1.60	4.00	7.50	0.27
FL20-44	20.00	4×4	16.00	2.42	5.30	22.40	1.83
FL35-44	35.00	△4×4	30.00	4.00	12.00	37.70	5.96
FL90-88F1	90.00	8×8	70.00	6.30	36.00	113.00	41.20

注：帶*標記的鏈條鏈板為直邊形；帶△標記的鏈條，鏈板組合特殊。

型號表示例

FL		8	-	23	F1
（1）		（2）		（3）	（4）

（1）鏈條系列

（2）鏈條型號

（3）鏈板組合方式：2×3

（4）鏈條規格

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
