非標AL系列板式鏈I

板式鏈?zhǔn)莾H用鏈板和銷子構成的鏈條，又被稱為平衡鏈。非標AL系列板式鏈，其在尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造，是一種輕系列的板式鏈，適用于直線往返傳動結構。適用于載荷可視為靜態和接合處無磨損問題的環境。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

尺寸、形狀、結構、性能等方面根據特定的應用需求進行定制化設計和制造。

板式鏈條僅由鏈板和銷子構成。鏈板被銷子連接起來，承受鏈板受到的張力。

外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。

能夠在惡劣的工作環境下工作，如高溫、高濕度、粉塵等環境。

非標AL系列板式鏈I是一種輕系列板式鏈，適于直線往返傳動結構。

在長時間運行過程中不易變形和斷裂，保證了鏈條的穩定性和可靠性。

鏈輪的型號根據客戶要求的尺寸和系列來定制。

在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程、電子行業 以及汽車生產行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

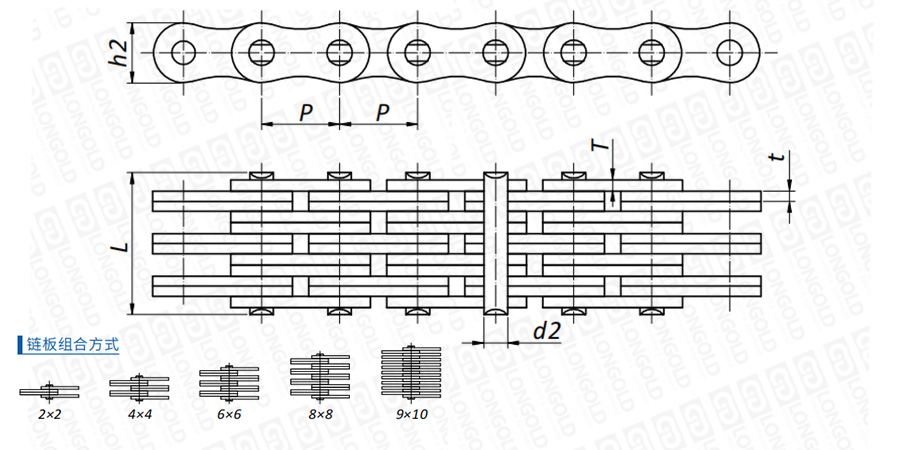

■鏈條結構詳見如上圖

上圖為非標AL系列板式鏈I的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■鏈條尺寸

隆德鏈號	節距	鏈板組合	鏈板高度	鏈板厚度	銷軸直徑	銷軸長度	參考重量	抗拉強度	PDF圖紙	DXF圖紙
	P		h2 max	t/T max	d2 max	L max	q
	mm		mm	mm	mm	mm	kg/m
AL0522	8.00	2×2	7.10	0.80	2.31	5.00	0.15	請咨詢	請咨詢	請咨詢
AL0544	8.00	4×4	7.10	0.80	2.31	8.20	0.28
AL0566	8.00	6×6	7.10	0.80	2.31	11.60	0.42
AL322F1	9.525	2×2	7.00	1.30	3.58	7.50	0.22
AL344F1	9.525	4×4	7.00	1.30	3.58	12.80	0.42
AL366F1	9.525	6×6	7.00	1.30	3.58	18.20	0.62
AL388F1	9.525	8×8	7.00	1.30	3.58	23.60	0.82
AL322HF2	9.525	2×2	7.70	1.50	3.58	7.60	0.24
*AL344F3	9.525	4×4	7.70	1.20	3.58	11.60	0.49
AL344F4	9.525	4×4	7.90	1.57	3.58	15.00	0.63
AL866F1	25.40	6×6	20.50	3.00	7.92	40.30	4.40
AL822F3	25.40	2×2	20.80	3.25	7.92	15.90	1.61
AL10910F1	31.75	9×10	27.00	4.00	12.00	83.00	11.80
AL1066F2	31.75	6×6	25.60	4.00	9.53	52.20	7.43
AL1044F1	31.75	4×4	22.80	4.15	10.19	37.90	4.32
AL1266F1	38.10	6×6	30.00	4.80	13.30	64.30	9.68

*表示鏈條鏈板為直板

型號表示例

AL		3	22	H	F2
（1）		（2）	（3）	（4）	（5）

（1）鏈條系列

（2）鏈條型號

（3）鏈板組合方式：2×2

（4）重型

（5）鏈條規格

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
