產品組成包括內鏈板、外鏈板、套筒、滾子和銷軸。
和常見的推窗防彎鏈不同,這款推窗防彎鏈帶有大滾子,目的是降低運轉時發出的噪音,并能夠提供更大的推拉力。
鏈?zhǔn)酵拼捌鞯慕Y(jié)構特點就是通過鏈條的垂直伸出與縮回來完成開窗與關窗的動作,推窗鏈條在推動窗門時,受到的是壓力,推窗防彎鏈不會像其他鏈條一樣發生彎曲,能一直保持挺直。
可使用A系列標準滾子鏈輪。
如果對鏈條無法充分加油,推薦使用齒尖硬化處理規格的鏈輪。
根據使用條件,有可能發生潤滑油飛濺。敬請注意。
主要用于較大型的現代高層幕墻建筑中的雙層中空玻璃幕墻窗的控制。
雙推點和關閉點的應用,確保了對窗戶的平穩。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

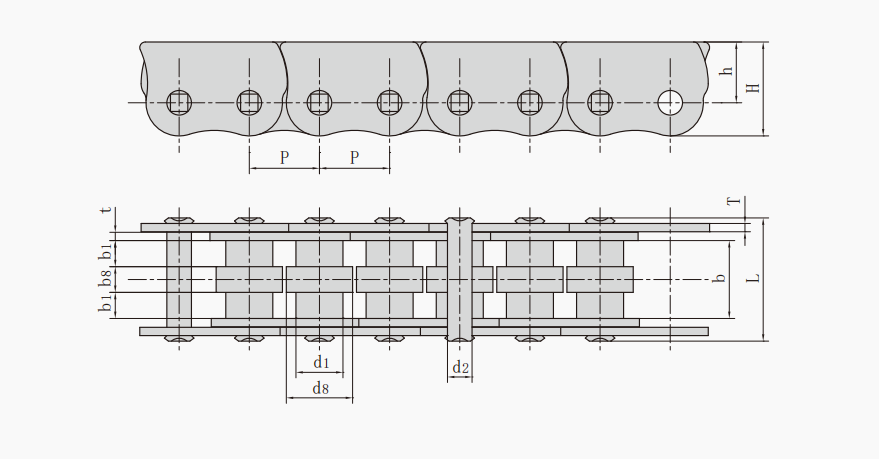

■鏈條本體及附件尺寸表
|
隆 德 鏈 號 |
節距 |
滾子 |
內節 |
銷軸 |
銷軸 |
鏈板尺寸 |
||
|
P |
d1 |
b1 |
d2 |
L |
H |
h |
t/T |
|
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
LD08A-PWSB |
12.70 |
7.75 |
5.25 |
3.58 |
13.5 |
13.3 |
8.7 |
1.7/1.4 |
|
LD08A-PWF5SB |
12.70 |
7.75 |
3.80 |
3.58 |
13.1 |
13.3 |
8.7 |
1.7/1.4 |
型號表示例
|
LD |
08A |
- |
PWSB |
|
|
(1) |
|
(2) |
(1)鏈條尺寸
(2)推窗防彎鏈
訂購方法
|
標準包裝訂購 |
|
標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。 |
|
如果需要分成2根以上的使用或還需要更長連接起來使用時,請另行訂購接頭。 |
|
|
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購。 |
標準包裝訂購
一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。
如果需要分成2根以上的使用或還需要更長連接起來使用時,請另行訂購接頭。
按所需長度訂購
可把鏈條編制成您指定的長度交貨。
請把使用鏈條的長度換算成鏈條的鏈節數后訂購?;蛘?/span>咨詢隆德技術人員。
