B系列短節距三排滾子鏈條

隆德B系列滾子鏈條遵從ISO606的標準，與ANSI規格、JIS規格的滾子鏈條相比，節距相同的情況下，鏈板厚度、銷軸和滾子直徑、內節內寬都略有不同。通常用于機械設備和工廠建設中，它不僅是傳動系統中重要部件，配以不同形式的附件，也常用于輸送系統中。帶有合適附件的滾子鏈具有特殊的功能，因此非常適合各種不同的應用場景。

應用領域

機械工程

食品行業

產品手冊索取

產品特點

工藝特點
基本尺寸
連接部件
其他說明
潤滑方式

短節距精密滾子鏈符合ISO、ASME/ANSI、JIS等標準。

主要有A系列短節距精密滾子鏈、B系列短節距精密滾子鏈、重載系列滾子鏈、開口銷滾子鏈等。

從監控單個組件中使用的原材料到測試成品，我們所有的鏈條都經過嚴格的質量控制。

在機械制造、食品制造、包裝等領域有著廣泛的應用，為各類機械、產線等傳遞動力。

節距、滾子直徑、內鏈節內寬被稱為滾子鏈的三項基本尺寸。

如果該尺寸相同時，滾子鏈和鏈輪具有尺寸上的互換性。

滾子鏈一般由多個鏈節連接成環形或者固定末端使用，不論是哪種都需要連接鏈節。

當滾子鏈為奇數鏈節時，雖然可以使用過渡鏈節，但是因為可能會導致傳動能力、最大客許張力下降，所以請盡可能設計為偶數鏈節。

一般情況下，連接鏈節、過渡鏈節上僅涂抹防銹油。

組裝到本體上時。請在銷子、套筒上涂抹足夠的潤滑油。

間隙配合

裝配軸與孔時，總是使其留有間隙的配合。孔的公差帶完全在軸（銷子或者套筒）的公差帶的上側。

過盈配合

裝配軸與孔時，總是使其保持緊密狀態的配合?？椎墓顜耆谳S（銷子或者套筒）的公差帶的下側。

?注意：

卡簧、開口銷、彈簧銷是用來防止連接鏈板脫落，保持鏈條本來的強度的重要零部件。絕對不能忘記安裝。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

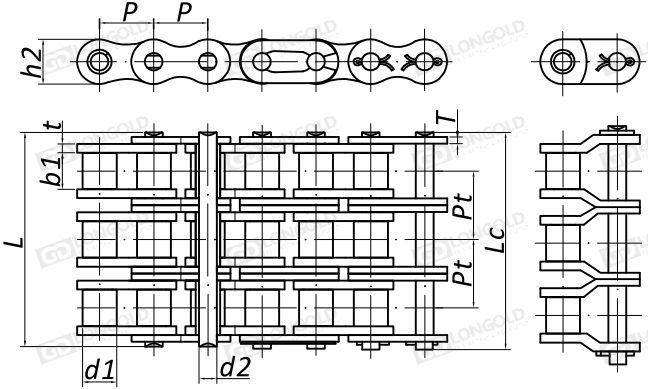

隆德鏈號	ISO BS/DIN 鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	排距	其他技術參數	PDF圖紙	DXF圖紙
		P	d1	b	d2	L	Lc	h2	t/T	Pt
		P	max	min	max	max	max	max	max	Pt
		mm	mm	mm	mm	mm	mm	mm	mm	mm
LD05B-3	05B-3	8.00	5.00	3.00	2.31	19.5	20.2	7.00	0.80	5.64	請咨詢	請咨詢	請咨詢
*LDC06B-3	06B-3	9.525	6.35	5.72	3.28	33.5	34.6	8.20	1.30	10.24
LD08B-3	08B-3	12.70	8.51	7.75	4.45	45.1	46.1	11.80	1.60	13.92
LD10B-3	10B-3	15.875	10.16	9.65	5.08	52.7	54.1	14.70	1.70	16.59
LD12B-3	12B-3	19.05	12.07	11.68	5.72	61.5	63.1	16.10	1.85	19.46
LD16B-3	16B-3	25.40	15.88	17.02	8.28	99.8	101.2	21.00	4.15/3.1	31.88
LD20B-3	20B-3	31.75	19.05	19.56	10.19	114.2	117.9	26.30	4.5/3.5	36.45
LD24B-3	24B-3	38.10	25.40	25.40	14.63	150.1	154.6	33.30	6.0/4.8	48.36
LD28B-3	28B-3	44.45	27.94	30.99	15.90	184.2	188.7	36.80	7.5/6.0	59.56
LD32B-3	32B-3	50.80	29.21	30.99	17.81	183.2	188.2	42.00	7.0/6.0	58.55
LD40B-3	40B-3	63.50	39.37	38.10	22.89	226.8	233.8	52.96	8.5/8.0	72.29
LD48B-3	48B-3	76.20	48.26	45.72	29.24	281.6	289.4	63.80	12.0/10.0	91.21
LD56B-3	56B-3	88.90	53.98	53.34	34.32	327.8	336.2	77.80	13.5/12.0	106.60
LD64B-3	64B-3	101.60	63.50	60.96	39.40	369.8	380.0	90.17	15.0/13.0	119.89
LD72B-3	72B-3	114.30	72.39	68.58	44.48	420.0	429.0	103.60	17.0/15.0	136.27

帶“*”表示直鏈板

型號表示例·訂購方法

型號表示例

LD	16B	-	3	-	RP
	（1）		（2）		（3）

（1）鏈條編號

（2）排數
（3）銷軸的形式：RP=鏈條本體銷軸型式為鉚合型， CP=鏈條本體銷軸型式為開口銷型

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

連接鏈節

JL 連接鏈節

OL 過渡鏈節

2POL 2節距過渡鏈節

LD05B-3

LD06B-3

LD08B-3

LD10B-3

LD12B-3

LD16B-3

LD20B-3

LD24B-3

LD28B-3

LD32B-3

LD40B-3

LD48B-3

LD56B-3

LD64B-3

LD72B-3

LD08B-3

LD10B-3

LD12B-3

LD16B-3

LD20B-3

LD24B-3

LD28B-3

LD32B-3

LD40B-3

LD48B-3

LD08B-3

LD10B-3

LD12B-3

LD16B-3

LD20B-3

LD24B-3

LD28B-3

LD32B-3

LD40B-3

LD48B-3
