A系列短節距多排滾子鏈條

隆德A系列傳動用滾子鏈條具有高強度和持久耐疲勞的特點，鏈條遵從于ANSI標準，并能與任何滿足這一標準的其他鏈條互換。A系列滾子鏈條可組裝成單排、雙排、三排和多排，以適用所傳動的功率和不同的配置空間。實驗數據表明，鏈條磨損與潤滑油的選擇相關，隆德在滾子鏈出廠初期，提供表面防銹的油膜，能夠起到長效潤滑減摩的效果，隆德鏈條的品質符合歐盟 REACH規范，更環保。

應用領域

機械工程

食品行業

產品手冊索取

產品特點

工藝特點
基本尺寸
連接部件
其他說明
潤滑方式

短節距精密滾子鏈符合ISO、ASME/ANSI、JIS等標準。

主要有A系列短節距精密滾子鏈、B系列短節距精密滾子鏈、重載系列滾子鏈、開口銷滾子鏈等。

從監控單個組件中使用的原材料到測試成品，我們所有的鏈條都經過嚴格的質量控制。

在機械制造、食品制造、包裝等領域有著廣泛的應用，為各類機械、產線等傳遞動力。

節距、滾子直徑、內鏈節內寬被稱為滾子鏈的三項基本尺寸。

如果該尺寸相同時，滾子鏈和鏈輪具有尺寸上的互換性。

滾子鏈一般由多個鏈節連接成環形或者固定末端使用，不論是哪種都需要連接鏈節。

當滾子鏈為奇數鏈節時，雖然可以使用過渡鏈節，但是因為可能會導致傳動能力、最大客許張力下降，所以請盡可能設計為偶數鏈節。

一般情況下，連接鏈節、過渡鏈節上僅涂抹防銹油。

組裝到本體上時。請在銷子、套筒上涂抹足夠的潤滑油。

間隙配合

裝配軸與孔時，總是使其留有間隙的配合。孔的公差帶完全在軸（銷子或者套筒）的公差帶的上側。

過盈配合

裝配軸與孔時，總是使其保持緊密狀態的配合?？椎墓顜耆谳S（銷子或者套筒）的公差帶的下側。

?注意：

卡簧、開口銷、彈簧銷是用來防止連接鏈板脫落，保持鏈條本來的強度的重要零部件。絕對不能忘記安裝。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

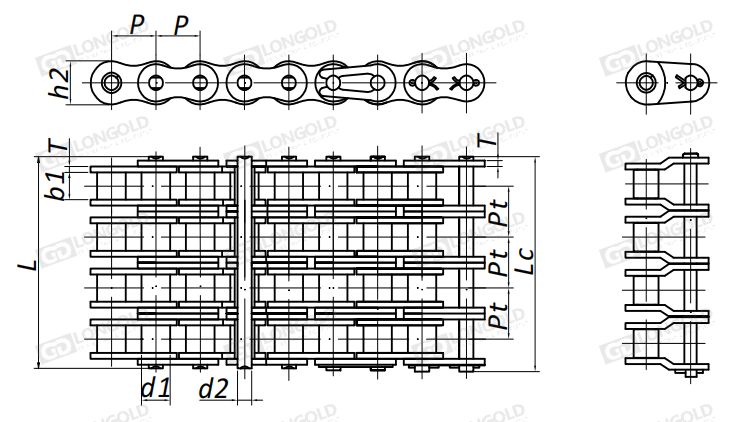

隆德鏈號	ANSI 鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	排距	其他技術參數	PDF圖紙	DXF圖紙
		P	d1	b1	d2	L	Lc	h2	T	Pt
		P	max	min	max	max	max	max	max	Pt
		mm	mm	mm	mm	mm	mm	mm	mm	mm
LD40-4	40-4	12.70	7.95	7.85	3.96	59.8	61.0	12.00	1.50	14.38	請咨詢	請咨詢	請咨詢
LD50-4	50-4	15.875	10.16	9.40	5.08	75.1	76.6	15.09	2.03	18.11
LD60-4	60-4	19.05	11.91	12.57	5.94	94.4	96.1	18.00	2.42	22.78
LD80-4	80-4	25.40	15.88	15.75	7.92	121.0	124.4	24.00	3.25	29.29
LD100-4	100-4	31.75	19.05	18.90	9.53	147.8	152.1	30.00	4.00	35.76
LD120-4	120-4	38.10	22.23	25.22	11.10	187.0	190.8	35.70	4.80	45.44
LD40-5	120-4	12.70	7.95	7.85	3.96	74.2	75.4	12.00	1.50	14.38
LD50-5	50-5	15.875	10.16	9.40	5.08	93.2	94.7	15.09	2.03	18.11
LD60-5	60-5	19.05	11.91	12.57	5.94	117.0	118.8	18.00	2.42	22.78
LD80-5	80-5	25.40	15.88	15.75	7.92	149.9	153.7	24.00	3.25	29.29
LD100-5	100-5	31.75	19.05	18.90	9.53	183.6	187.9	30.00	4.00	35.76
LD120-5	120-5	38.10	22.23	25.22	11.10	232.3	236.1	35.70	4.80	45.44
LD40-6	40-6	12.70	7.95	7.85	3.96	88.5	89.8	12.00	1.50	14.38
LD50-6	50-6	15.875	10.16	9.40	5.08	111.3	112.8	15.09	2.03	18.11
LD60-6	60-6	19.05	11.91	12.57	5.94	139.8	141.8	18.00	2.42	22.78
LD80-6	80-6	25.40	15.88	15.75	7.92	179.2	183.0	24.00	3.25	29.29
LD100-6	100-6	31.75	19.05	18.90	9.53	219.4	223.7	30.00	4.00	35.76
LD120-6	120-6	38.10	22.23	25.22	11.10	278.0	282.0	35.70	4.80	45.44
LD40-8	40-8	12.70	7.95	7.85	3.96	117.3	118.5	12.00	1.50	14.38
LD50-8	50-8	15.875	10.16	9.40	5.08	147.5	149.0	15.09	2.03	18.11
LD60-8	60-8	19.05	11.91	12.57	5.94	185.8	187.6	18.00	2.42	22.78
LD80-8	80-8	25.40	15.88	15.75	7.92	237.8	241.6	24.00	3.25	29.29
LD100-8	100-8	31.75	19.05	18.90	9.53	290.8	295.1	30.00	4.00	35.76
LD120-8	120-8	38.10	22.23	25.22	11.10	368.8	372.8	35.70	4.80	45.44

型號表示例·訂購方法

型號表示例

LD	80	-	4	-	RP
	（1）		（2）		（3）

（1）鏈條編號

（2）排數

（3）銷軸的形式：RP=鏈條本體銷軸型式為鉚合型， CP=鏈條本體銷軸型式為開口銷型

訂購方法

標準包裝訂購

標準滾子鏈一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。

連接鏈節

JL 連接鏈節

OL 過渡鏈節

2POL 2節距過渡鏈節

LD40-4

LD40-5

LD40-6

LD40-8

LD50-4

LD50-5

LD50-6

LD50-8

LD60-4

LD60-5

LD60-6

LD60-8

LD80-4

LD80-5

LD80-6

LD80-8

LD100-4

LD100-5

LD100-6

LD100-8

LD120-4

LD120-5

LD120-6

LD120-8

LD40-4

LD40-5

LD40-6

LD40-8

LD50-4

LD50-5

LD50-6

LD60-4

LD60-5

LD60-6

LD60-8

LD80-4

LD80-5

LD80-6

LD80-8

LD100-4

LD100-5

LD100-6

LD100-8

LD120-4

LD120-5

LD120-6

LD120-8

LD80-4

LD80-5

LD80-6

LD80-8

LD100-4

LD100-5

LD100-6

LD100-8

LD120-4

LD120-5

LD120-6

LD120-8
