帶特殊附板F滾子輸送鏈

此種輸送鏈?zhǔn)怯呻p節距鏈條衍生而來的，鏈條節距為非常用規格，通過裝備特殊附件使鏈條滿足特定的工作需求

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

鏈條節距為非標規格，需要安裝特定的附件，以用于物料的輸送。

由于該鏈條為非標鏈條，故無庫存品，需接單生產，具體交貨周期請咨詢隆德技術人員。

可簡單防止橫移偏心。

適用于苛刻的使用方式，一般的板式輸送機。

使用K附件時,請注意安裝部分和滾子的法蘭部會有接觸。

鏈輪的輪轂、材質與齒數根據客戶需求進行定制，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈?zhǔn)捷斔蜋C(jī)等輸送機械，為其傳遞動力和輸送物料。

在包裝行業、食品以及機械行業等都有著廣泛地應用。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

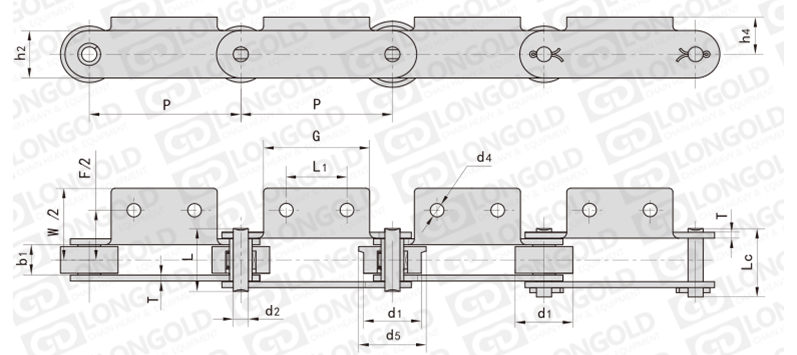

■F型滾子本體尺寸表

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		抗拉強度	平均抗拉強度	每米長重
	P	d1 max	b1 min	d2 max	L max	Lc max	抗拉強度	平均抗拉強度	每米長重
	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LDM56F4-P100-F-A2	100.0	38.0	20.5	10.0	42.3	46.1	請咨詢	請咨詢	請咨詢
LDM56F7-P100-F-A2	100.0	38.0	17.0	10.0	38.8	42.6
LDM56F9-P100-F-A2	100.0	38.0	20.5	10.0	46.3	50.1
LDM56F24-P100-F-A2	100.0	50.0	20.5	10.0	46.3	50.1
LDM315F47-P250-F-A2	250.0	90.0	52.0	25.0	-	102.0
LDM630-P400-F-A2	400.0	140.0	65.0	36.0	-	152.0
LD-P100-F-A2	100.0	50.0	29.9	13.9	60.0	-
LD-P100F4-F-A2	100.0	40.0	22.0	11.3	-	53.5
LD-P160-F-A2	160.0	50.0	29.9	13.9	60.0	-
LD-P200F28-F-A2	200.0	65.0	37.1	16.0	77.5	85.5
LD-P200F31-F-A2	200.0	80.0	37.1	16.0	77.5	85.5
LD-P200F178-F-A2	200.0	90.0	46.0	26.0	-	97.0
LD-P200F188-F-A2	200.0	80.0	48.0	18.0	-	96.2
LD-P250F173-F-A2	250.0	100.0	52.0	25.0	-	109.0
LD-P300-F-A2	300.0	80.0	45.0	23.8	95.5	103.0
LD-P350-F-A2	350.0	80.0	45.0	23.8	95.5	103.0
LD-P400F1-F-A2	400.0	80.0	45.0	23.8	95.5	103.0

■F型滾子附件尺寸表

隆德鏈號	L1	G	F	W	h4	h2	d4	T	d5	PDF圖紙	DXF圖紙
隆德鏈號	mm	mm	mm	mm	mm	mm	mm	mm	mm	PDF圖紙	DXF圖紙
LDM56F4-P100-F-A2	40.0	70.0	68.5	98.5	25.0	25.0	9.0	4.0	44.5	請咨詢	請咨詢
LDM56F7-P100-F-A2	40.0	70.0	71.5	92.0	55.0	25.0	6.5	4.0	45.0
LDM56F9-P100-F-A2	40.0	70.0	67.5	96.6	25.0	32.0	9.0	5.0	44.5
LDM56F24-P100-F-A2	50.0	90.0	88.0	117.0	41.0	32.0	10.0	5.0	60.0
LDM315F47-P250-F-A2	100.0	210.0	160.0	194.0	70.0	70.0	19.0	8.0	110.0
LDM630-P400-F-A2	190.0	250.0	230.0	300.0	90.0	103.0	26.0	14.0	175.0
LD-P100-F-A2	40.0	65.0	98.0	128.0	35.0	40.0	10.0	4.0	65.0
LD-P100F4-F-A2	40.0	65.0	70.0	94.0	22.0	32.0	10.0	4.5	50.0
LD-P160-F-A2	85.0	115.0	94.0	124.0	35.0	40.0	10.0	4.0	65.0
LD-P200F28-F-A2	80.0	120.0	120.0	158.0	63.0	44.5	12.0	8.0	80.0
LD-P200F31-F-A2	80.0	140.0	120.0	158.0	85.0	44.5	M10	8.0	100.0
LD-P200F178-F-A2	110.0	160.0	126.0	166.0	85.0	60.0	12.0	8.0	103.0
LD-P200F188-F-A2	95.0	160.0	138.0	184.0	85.0	51.0	11.0	8.0	99.0
LD-P250F173-F-A2	160.0	200.0	146.0	186.0	95.0	75.0	12.0	10.0	120.0
LD-P300-F-A2	200.0	250.0	150.0	190.0	105.0	60.0	13.0	10.0	100.0
LD-P350-F-A2	250.0	300.0	150.0	190.0	105.0	60.0	13.0	10.0	100.0
LD-P400F1-F-A2	300.0	350.0	150.0	190.0	105.0	60.0	15.0	10.0	100.0

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	-	M56F4		P100	-	F	-	A2
		（1）		（2）		（3）		（4）

（1）鏈條特殊規格

（2）鏈條節距

（3）滾子形式：R=大滾子 S=小滾子 F=F滾子

（4）附件種類

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
