FV系列帶附板標準輸送鏈I

FV系列帶附板輸送鏈，是在FV系列輸送鏈的兩側鏈板加裝附件。擴大了FV系列輸送鏈的用途和應用范圍。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

FV系列帶附板輸送鏈，是由雙節距鏈條衍生而來的。其鏈條結構包括：內外鏈板、套筒、滾子、銷子和附板。

鏈條節距為非常用規格，裝配類似A1/A2或K1/K2的附件，用于物料的輸送。

滾子類型：小滾子（滾子直徑小于鏈板高度）、大滾子（滾子直徑大于鏈板高度）、帶F邊滾子。

根據要求定制附件種類以及不同安裝間隔的鏈條，不同附件和安裝間隔適用于不同輸送環境。

不同規格的鏈條承載的物品種類不同。

可以有效、穩定的進行輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

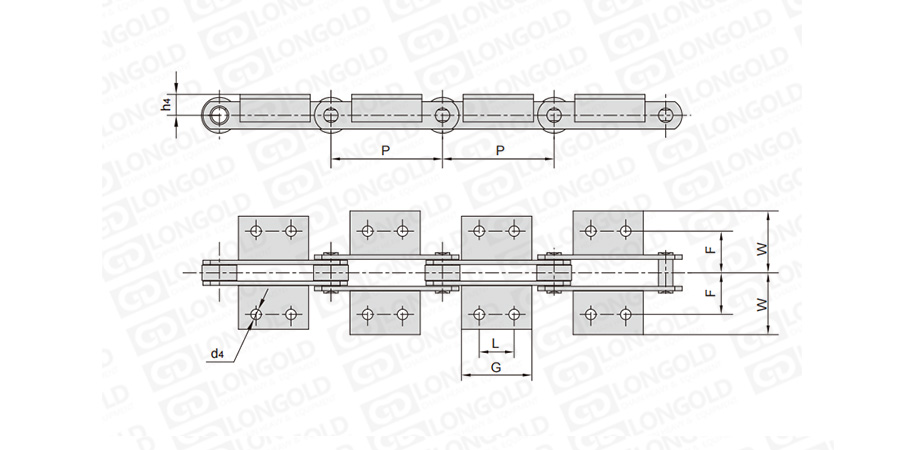

■鏈條本體結構詳見如上圖

上圖為FV系列帶附板標準輸送鏈I的結構圖以及帶K2附件結構圖。

帶附件結構圖表示每一節帶附件的情況。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體及附件尺寸表

隆德鏈號	P	L	G	d4	F	W	h4	PDF圖紙	DXF圖紙
隆德鏈號	mm	mm	mm	mm	mm	mm	mm	PDF圖紙	DXF圖紙
LDFV40	50	△	45	6.5	25	40.5	20	請咨詢	請咨詢
	63	△	31
	80	25	45
	100	30	50
	125	30	60
LDFV63	63	△	40	8.4	34	50.0	30
	80	25	45
	100	30	50
	125	40	60
	160	50	70
LDFV90	63	△	30	8.4	40	64.0	35
	80	25	45
	100	30	50
	125	40	60
	160	50	70
	200	60	80
	250	65	85
LDFV112	100	30	50	11.0	50	70.0	40
	125	40	65
	160	50	75
	200	65	90
	250	80	105
LDFV140	100	30	55	11.0	50	81.0	45
	125	40	65
	160	50	75
	200	65	90
	250	80	105
LDFV180	125	35	63	13.0	64	91.0	45
	160	50	80
	200	65	95
	250	80	110
	315	100	130
LDFV250	160	50	80	14.0	69	106.0	55
	200	65	95
	250	80	110
	315	100	130
	400	100	130
LDFV315	160	△	50	14.0	85	130.0	60
	200	65	95
	250	80	110
	315	100	130
	400	100	130

△附板帶一個孔。

附件種類

附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，詳細請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	FV40	-	050	R	-	1L	K2
	（1）		(2)	(3)		(4)	(5)

（1）鏈條尺寸

（2）鏈條節距

（3）滾子種類： R=大滾子

（4）附件安裝間隔：每一節

（5）附件種類

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
