滾子鏈聯軸器不銹鋼系列

由雙列滾子鏈和2個鏈輪構成，不用移動設備即可直接進行拆裝，同時可加裝聯軸器外殼，防止?jié)櫥瑒┑娘w濺和塵埃的侵入，以延長聯軸器的使用壽命。滾子鏈和鏈輪采用奧氏體不銹鋼?，F(xiàn)有剛制滾子鏈聯軸器難于使用的苛刻環境下也可使用。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
聯軸器用途
安裝要求
注意事項
耐藥性能

回轉力通過強力的滾子鏈和表面經過淬火強化后鏈輪齒來分擔，發揮其優秀的耐久力。

通過1根滾子鏈的聯接銷的拔插即可簡單地進行聯結、折卸。

零部件之間的間隙可吸收兩軸的大間隙。

有優異的耐腐蝕性，適于在戶外，酸性?堿性等腐蝕性環境的使用，防銹能力高，與食品機械，無塵室用的氟素潤滑脂兼容性優秀。

鏈條聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。

適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，鏈條聯軸器應在良好的潤滑并有防護罩的條件下工作。

該類鏈條聯軸器結構緊湊、扭矩傳遞大、可靠性強、安全、而且外形美觀大方、安裝簡單、易對中。如需選購該類型鏈條聯軸器，請參照型號表里的規格進行訂購。

檢查安裝聯軸器的位置狀態是否良好，否則須檢修或更換相關件。

裝上鏈條并調整好松緊度后，檢查配合是否順暢、共面，且與外殼無干涉。

聯軸器如不恰當安裝使用會造成故障，需注意以下幾點。

超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。

沒有安裝罩殼，聯軸器容易發生銹蝕，斷裂。在高轉速使用、在塵埃等的磨損性環境中使用以及在潮濕類等具有腐蝕性環境中使用時請務必加裝外殼。

對丙酮、酒精、氨水、氯化鋅50%(特定情況下）、氯化鐵5%(特定情況下）、氯化鈉5%以及海水(特定情況下）具有耐性。

對過氧化氫30%、甲酸鹽50%、鉻酸5%、醋酸10%、次氯酸鈣、草酸10%、硝酸5%具有耐性。

對食醋(特定情況下）、酒石酸20%、氫氧化鈉25%、濃硝酸65%、硼酸50%、硫酸鋅25%以及磷酸5%具有耐性。

技術參數

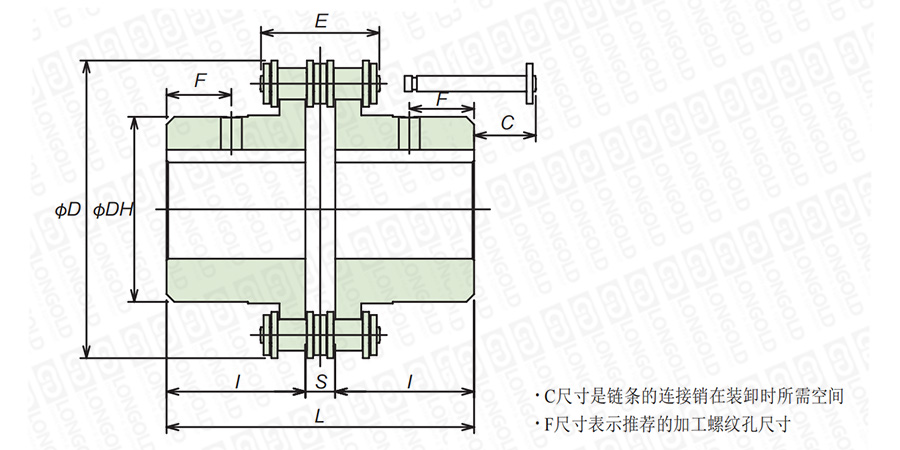

聯軸器結構圖

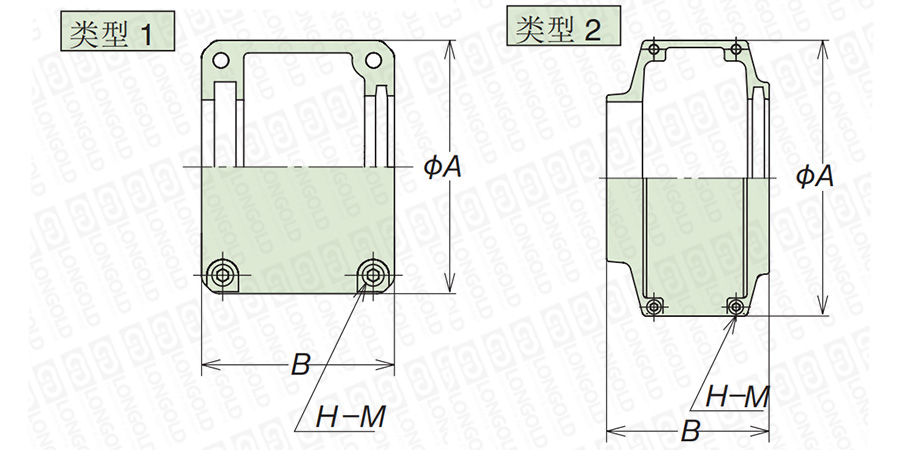

聯軸器外殼結構圖

點擊圖片放大

■聯軸器結構詳見如上圖

上圖為滾子鏈聯軸器不銹鋼系列的結構圖。

可根據客戶的需求，定制聯軸器的外殼，詳細請咨詢隆德技術人員。

■聯軸器尺寸表

本體型號	JIS名稱	預制孔徑	軸徑范圍		慣性力矩	GD²	鏈條節距	最大寬度	D	D_H	L	I	S	C	F	約重	50r/min以下的容許傳遞扭矩	PDF圖紙	DXF圖紙
			軸徑范圍					最大寬度
			min.	max.				E
		mm	mm	mm	kg?m²	kgf?m²	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg	N?m
LDCR4012H-SS	4012	9	11	22	2.38×10^-4	9.52×10^-4	12.70	32.6	61	35	79.4	36	7.4	9	16	0.8	74	請咨詢	請咨詢
LDCR4014H-SS	4014	9	11	28	4.37×10^-4	1.75×10^-3	12.70	32.6	69	43	79.4	36	7.4	9	16	1.1	101
LDCR4016H-SS	4016	13	16	32	7.64×10^-4	3.06×10^-3	12.70	32.6	77	50	87.4	40	7.4	5	20	1.5	132
LDCR5014H-SS	5014	13	16	35	1.33×10^-3	5.32×10^-3	15.875	40.4	86	53	99.7	45	9.7	10	21	2.1	191
LDCR5016H-SS	5016	13	18	40	2.11×10^-3	8.44×10^-3	15.875	40.4	96	60	99.7	45	9.7	10	21	2.7	250
LDCR5018H-SS	5018	13	18	45	3.41×10^-3	1.36×10^-2	15.875	40.4	107	70	99.7	45	9.7	10	21	3.5	317
LDCR6018H-SS	6018	18	22	56	9.03×10^-3	3.61×10^-2	19.05	50.4	128	85	123.5	56	11.5	13	26	6.4	605
LDCR6022H-SS	6022	18	28	71	2.10×10^-2	8.40×10^-2	19.05	50.4	152	110	123.5	56	11.5	13	26	10.1	821
LDCR8018H-SS	8018	23	32	80	3.63×10^-2	1.45×10^-1	25.40	65.3	170	115	141.2	63	15.2	30	26	13.8	1338
LDCR8022H-SS	8022	28	40	100	8.00×10^-2	3.20×10^-1	25.40	65.3	203	140	157.2	71	15.2	22	34	21.7	1929
LDCR10020H-SS	10020	33	45	110	1.61×10^-1	6.42×10^-1	31.75	81.9	233	160	178.8	80	18.8	30	36	32.6	2992
LDCR12018H-SS	12018	43	50	125	2.68×10^-1	1	38.10	102.7	256	170	202.7	90	22.7	50	36	43.9	4526
LDCR12022H-SS	12022	53	56	140	5.93×10^-1	2	38.10	102.7	304	210	222.7	100	22.7	40	46	69.0	5883

■外殼尺寸表

外殼型號	慣性力矩	GD²	A	B	HM	約重	PDF圖紙	DXF圖紙
外殼型號	kg?m²	kgf?m²	A	B	HM	kg	PDF圖紙	DXF圖紙
LDCR4012K-SS	5.13×10^-4	2.05×10^-3	75	75	4 M6×14	0.33	請咨詢	請咨詢
LDCR4014K-SS	6.53×10^-4	2.61×10^-3	84	75	4 M6×18	0.38
LDCR4016K-SS	8.58×10^-4	3.43×10^-3	92	75	4 M6×18	0.41
LDCR5014K-SS	1.29×10^-3	5.16×10^-3	101	85	4 M6×18	0.50
LDCR5016K-SS	1.81×10^-3	7.25×10^-3	111	85	4 M6×18	0.58
LDCR5018K-SS	2.35×10^-3	9.40×10^-3	122	85	4 M6×18	0.66
LDCR6018K-SS	4.85×10^-3	1.94×10^-2	142	106	4 M8×25	0.96
LDCR6022K-SS	9.35×10^-3	3.74×10^-2	167	106	4 M8×25	1.30
LDCR8018K-SS	1.86×10^-2	7.43×10^-2	186	130	4-M8	2.00
LDCR8022K-SS	3.30×10^-2	1.32×10^-1	220	130	4-M8	2.50
LDCR10020K-SS	6.60×10^-2	2.64×10^-1	250	148	4-M8	3.70
LDCR12018K-SS	7.63×10^-2	3.05×10^-1	307	181	4-M10	3.30
LDCR12022K-SS	1.29×10^-2	5.15×10^-1	357	181	4-M10	3.90

型號表示例

LD		CR		3812H	-	SS
		（1）		（2）		（3）

（1）滾子鏈聯軸器

（2）型號

（3）不銹鋼材質

聯軸器選型

選擇聯軸器應考慮的幾個方面

(1)動力機的機械特性
根據動力機的特性選擇聯軸器，調整軸系固有頻率，降低扭振振幅，保護傳動裝置部件，提高輸出功率的穩定性。

(2)載荷類別
載荷類別主要有沖擊、振動、正反轉、制動、啟動頻繁等類型，它是選擇聯軸器品種的基本依據。

(3)聯軸器的許用轉速
聯軸器的許用轉速由聯軸器的材料決定，鋼件許用轉速大于鑄鐵件許用轉速，轉速高時應要求聯軸器做動平衡。

(4)聯軸器所連兩軸的相對位移
一般情況下兩軸位移是不可避免的，根據軸向、徑向、角向位移要求的不同選用撓性聯軸器。只有對中精度要求很高的情況下，才選用剛性聯軸器。

(5)聯軸器的傳動精度
以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度。以傳遞動力為主的軸系傳動要求精度相對較低。

(6)聯軸器尺寸、安裝及維護
聯軸器的外形尺寸，必須在機器設備所允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便更換易損件不用移動兩軸和對中調整容易的聯軸器。

(7)工作環境
所選聯軸器要求適合周圍的工作環境，以保證聯軸器的使用壽命。

(8)經濟性
在各種要求均滿足的情況下，優先選用價格低的聯軸器。
