CL梅花聯軸器

用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接，一般動力機大都借助于聯軸器與工作機相聯接。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
聯軸器用途
安裝要求
注意事項
設計特點

一體成型的金屬彈性體，零回轉間隙、可同步運轉。順時針和逆時針回轉特性完全相同。

彈性作用補償徑向、角向和軸向偏差，高扭矩剛性和卓越的靈敏度。

免維護、抗油和耐腐蝕性，有鋁合金和不銹鋼材料供選擇。

固定方式主要有頂絲和夾緊兩種，適用于旋轉編碼器、步進電機。

鏈條聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。

適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，鏈條聯軸器應在良好的潤滑并有防護罩的條件下工作。

該類聯軸器結構緊湊、扭矩傳遞大、可靠性強、安全、而且外形美觀大方、安裝簡單、易對中。如需選購該類型鏈條聯軸器，請參照型號表里的規格進行訂購。

檢查安裝聯軸器的位置狀態是否良好，否則須檢修或更換相關件。

裝上鏈條并調整好松緊度后，檢查配合是否順暢、共面，且與外殼無干涉。

聯軸器如不恰當安裝使用會造成故障。

超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。

沒有安裝罩殼，聯軸器容易發生銹蝕，斷裂。在高轉速使用、在塵埃等的磨損性環境中使用以及在潮濕類等具有腐蝕性環境中使用時請務必加裝外殼。

一體成型的金屬彈性體，零回轉間隙、可同步運轉，高扭矩剛性和卓越的靈敏度。

有鋁合金和不銹鋼材料供選擇，不同材質有著不同的性能參數，詳情請咨詢隆德技術人員。

固定方式主要有頂絲和夾緊兩種，適用于旋轉編碼器、步進電機。

技術參數

點擊圖片放大

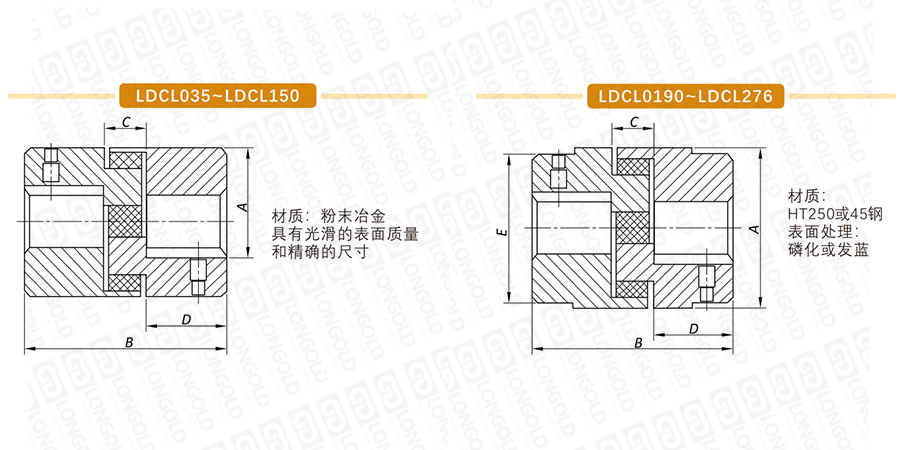

■聯軸器結構詳見如上圖

上圖為CL梅花聯軸器的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■聯軸器尺寸表

聯軸器型號	基本尺寸	B	C	D	E	最大轉矩	最高轉速	最大軸孔	成品孔尺寸	參考重量	PDF圖紙	DXF圖紙
	A	B	C	D	E	最大轉矩	最高轉速	最大軸孔	成品孔尺寸	參考重量
	mm	mm	mm	mm	mm	N·m	rpm	mm	mm	kg
LDCL035	16	20.2	7.8	6.5	-	0.5	30.000	9	8/9	0.03	請咨詢	請咨詢
LDCL050	28	43.0	12.0	15.5	-	3.0	17.000	16	10/12/14/16	0.13
LDCL070	35	50.7	12.7	19.0	-	5.0	13.000	19	10/12/14/16/18/19	0.24
LDCL075	45	55.0	12.7	20.5	-	10.0	10.000	24	12/14/16/18/19/20/22/24	0.40
LDCL090	54	55.0	12.7	21.0	-	16.0	9.000	25	14/16/18/19/20/22/24/25	0.68
LDCL095	54	64.0	12.7	25.5	-	22.0	9.000	29	14/16/18/19/20/22/24/25/28	0.71
LDCL099	65	73.0	19.0	27.0	-	45.0	7.000	35	20/22/24/25/28/30/32/35	1.22
LDCL100	65	89.0	19.0	35.0	-	50.0	7.000	35	20/22/24/25/28/30/32/35	1.40
LDCL110	84	108.0	22.0	43.0	-	90.0	5.000	42	25/28/30/32/35/38/40/42	3.00
LDCL150	96	115.4	25.4	45.0	80	150.0	5.000	48	30/32/35/38/40/42/45/48	5.00
LDCL190	115	133.4	25.4	54.0	102	200.0	5.000	54	35/38/40/42/45/48/50	7.60
LDCL225	127	153.4	25.4	64.0	108	300.0	4.200	67	38/40/42/45/48/50/55/60/65	9.00
LDCL276	157	200.0	41.0	79.0	127	542.0	4.200	73	45/48/50/55/60/65/70	21.00

注：軸孔及鍵槽執行標準：DIN6885、JIS B1310-1976、UNI6604-1969、GB1095-1979標準。

型號表示例

LD		CL		070
		（1）		（2）

（1）CL梅花聯軸器

（2）型號

聯軸器選型

選擇聯軸器應考慮的幾個方面

(1)動力機的機械特性
根據動力機的特性選擇聯軸器，調整軸系固有頻率，降低扭振振幅，保護傳動裝置部件，提高輸出功率的穩定性。

(2)載荷類別
載荷類別主要有沖擊、振動、正反轉、制動、啟動頻繁等類型，它是選擇聯軸器品種的基本依據。

(3)聯軸器的許用轉速
聯軸器的許用轉速由聯軸器的材料決定，鋼件許用轉速大于鑄鐵件許用轉速，轉速高時應要求聯軸器做動平衡。

(4)聯軸器所連兩軸的相對位移
一般情況下兩軸位移是不可避免的，根據軸向、徑向、角向位移要求的不同選用撓性聯軸器。只有對中精度要求很高的情況下，才選用剛性聯軸器。

(5)聯軸器的傳動精度
以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度。以傳遞動力為主的軸系傳動要求精度相對較低。

(6)聯軸器尺寸、安裝及維護
聯軸器的外形尺寸，必須在機器設備所允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便更換易損件不用移動兩軸和對中調整容易的聯軸器。

(7)工作環境
所選聯軸器要求適合周圍的工作環境，以保證聯軸器的使用壽命。

(8)經濟性
在各種要求均滿足的情況下，優先選用價格低的聯軸器。
