圓柱齒條

圓柱齒條是一種特殊形狀的齒條，齒條呈圓柱體形狀，在圓柱的側面上加工有均勻分布的齒，由于其圓柱形狀，可以在有限的空間內實現直線運動和旋轉運動的轉換，特別適用于空間受限的場合。

應用領域

機械工程

產品手冊索取



產品特點

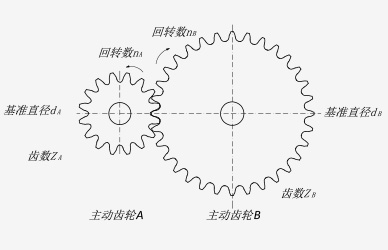

一對嚙合齒輪的傳動比為基準圓直徑的反比例。也和齒數，轉速成正比例。

基準圓直徑：d

齒數：Z

轉速：n(rpm)

轉速 i =?dB / dA =ZB / ZA=nB / nA

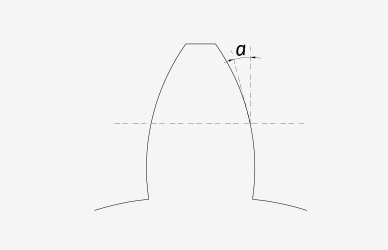

壓力角也就是齒傾角。

標準壓力角為20°。

也有14.5°的壓力角，但因為強度較不高，所以不怎么使用。


模數是表示齒輪的齒形狀大小的數值。

只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。

模數 m = 基準圓直徑（PCD）/ 齒數（Z）

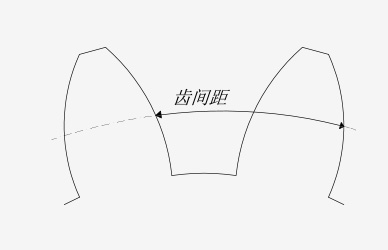

齒間距P=圓周率×模數=πm

徑節制DP=m×25.4

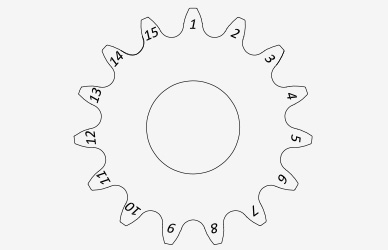

齒數就是齒輪有多少個齒的意思，Z表示齒數。如圖為15齒的齒輪。

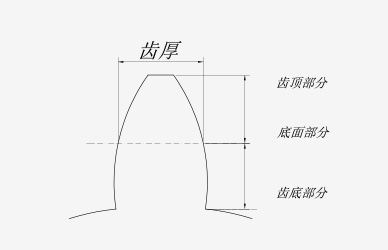

齒高就是齒頂?shù)烬X底到尺寸，通常用h表示。齒頂高=m

齒底高=1.25m

齒厚就是齒的厚度，通常用S表示。齒厚(S)=πm/2

技術參數

點擊圖片放大



■產品本體結構詳見如上圖

上圖為圓柱齒條的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。


■尺寸表

模數Z

L1

d

b

hk

ho

參考重量

mm

mm

mm

mm

mm

kg

1

251.3

15

7.5

15

14.0

0.3

499.5

15

7.5

15

14.0

0.7

999.0

15

7.5

15

14.0

1.4

1.5

249.8

17

9.6

17

15.5

0.4

499.5

17

9.6

17

15.5

0.8

999.0

17

9.6

17

15.5

1.7

2

251.3

20

12.0

20

18.0

0.6

502.7

20

12.0

20

18.0

1.1

999.0

20

12.0

20

18.0

2.2

2.5

251.3

25

15.0

25

22.5

0.9

502.7

25

15.0

25

22.5

1.8

997.5

25

15.0

25

22.5

3.6

3

254.5

30

18.0

30

27.0

1.3

499.5

30

18.0

30

27.0

2.5

999.0

30

18.0

30

27.0

5.1

4

251.3

40

24.0

40

36.0

2.3

502.6

40

24.0

40

36.0

4.5

1005.3

40

24.0

40

36.0

9.1

5

251.3

50

30.0

50

45.0

3.8

502.6

50

30.0

50

45.0

7.1

1005.3

50

30.0

50

45.0

14.3

型號表示例


CR - M1 -
 		251.3
（1）
（2）
（3）


（1）圓柱齒條

（2）模數

（3）長度


齒條的安裝和連接

齒條安裝說明

1.為了可以更順利的安裝拼接使用齒條，標準齒條的兩端端面將會加工為半齒齒底，以方便跟下一支齒條的端面半齒齒底連接成一個全齒，齒條通過續接來限延使用。

2.齒條安裝時在齒廓角上預鉆安裝孔，組裝時同樣需要鉆孔，安裝螺絲需要通過扭力扳手和桌面鎖緊，用12.9扭矩固定內六角螺絲。

3.對于0.5M的齒條，必須使用定位銷。如果使用于高負載的配對齒時，建議檢查負載下的連接反應。


齒條快捷安裝方法

1.用螺絲緊固定齒條位置。

2.用反扣齒規輔助安裝續接齒條。

3.調整好后檢驗齒條的平行度及各齒條之間的平行度，同時要檢驗齒的直線度。

4.在驗完后，根據預緊力將齒條緊固，用強度12.9扭矩緊固螺絲，再安裝定位銷。


齒條打表安裝方法

1.用螺絲預緊固定齒條位置。

2.將圓棒放入齒條的任意齒中，用弓形千分尺測量齒條底部至圓棒最高貼距離為安裝參考值。

3.將圓棒放入齒條與續接齒條的連接齒中，以參照參考值為基準，測量齒條底部至圓棒最高貼距，通過前后調整，達到我們設定參考值。

4.調整好后檢驗齒條的平行度及各齒條之間的平行度，同時要檢驗齒的直線度。

5.在檢驗完后，根據預緊力將齒條緊固，用強度篇12.9扭矩緊固螺絲，再安裝定位銷。





×
