標準AL系列板式鏈

板式鏈?zhǔn)莾H用鏈板和銷子構成的鏈條，又被稱為平衡鏈。AL系列板式鏈的零件源于ANSI滾子鏈標準，鏈板的外形尺寸和銷軸直徑等同于同節距滾子鏈的外鏈板和銷軸。是一種輕系列的板式鏈，適用于直線往返傳動結構。適用于載荷可視為靜態和接合處無磨損問題的環境。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

零件源于ANSI滾子鏈標準，鏈板的外形尺寸和銷軸直徑等同于同節距滾子鏈的外鏈板和銷軸。

板式鏈條僅由鏈板和銷子構成。鏈板被銷子連接起來，承受鏈板受到的張力。

外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。

能夠在惡劣的工作環境下工作，如高溫、高濕度、粉塵等環境。

AL系列板式鏈?zhǔn)且环N輕系列板式鏈，適于直線往返傳動結構。

在長時間運行過程中不易變形和斷裂，保證了鏈條的穩定性和可靠性。

鏈輪的型號根據客戶要求的尺寸和系列來定制。

在選擇鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程、電子行業 以及汽車生產行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

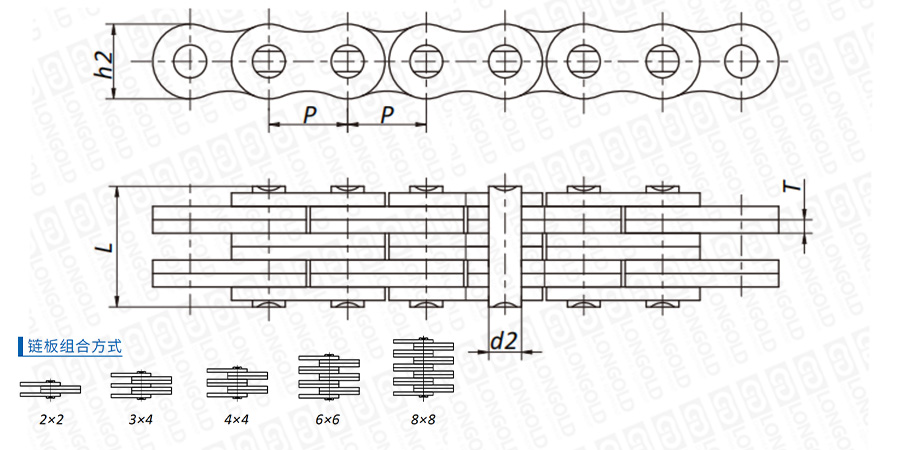

■鏈條結構詳見如上圖

上圖為標準AL系列板式鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■鏈條尺寸

隆德鏈號	節距	鏈板組合	鏈板高度	鏈板厚度	銷軸直徑	銷軸長度	參考重量	抗拉強度	PDF圖紙	DXF圖紙
	P		h2 max	T max	d2 max	L max	q
	mm		mm	mm	mm	mm	kg/m
AL322	9.525	2×2	7.70	1.30	3.58	6.80	0.23	請咨詢	請咨詢	請咨詢
AL344	9.525	4×4	7.70	1.30	3.58	11.60	0.46
AL422	12.70	2×2	10.40	1.50	3.96	8.30	0.39
AL444	12.70	4×4	10.40	1.50	3.96	14.40	0.74
AL466	12.70	6×6	10.40	1.50	3.96	20.50	1.13
AL522	15.875	2×2	12.80	2.03	5.08	11.05	0.64
AL534	15.875	3×4	12.80	2.03	5.08	17.00	1.10
AL544	15.875	4×4	12.80	2.03	5.08	19.40	1.25
AL566	15.875	6×6	12.80	2.03	5.08	27.50	1.79
AL622	19.05	2×2	15.60	2.42	5.94	13.00	0.87
AL644	19.05	4×4	15.60	2.42	5.94	22.70	1.70
AL666	19.05	6×6	15.60	2.42	5.94	32.20	2.53
AL688	19.05	8×8	15.60	2.42	5.94	42.20	3.37
AL822	25.40	2×2	20.80	3.25	7.92	16.20	1.57
AL844	25.40	4×4	20.80	3.25	7.92	29.40	3.08
AL866	25.40	6×6	20.80	3.25	7.92	44.20	4.62
AL888	25.40	8×8	20.80	3.25	7.92	55.50	6.12
AL1022	31.75	2×2	25.60	4.00	9.53	19.60	2.51
AL1044	31.75	4×4	25.60	4.00	9.53	36.40	4.95
AL1066	31.75	6×6	25.60	4.00	9.53	52.30	7.39
AL1088	31.75	8×8	25.60	4.00	9.53	68.50	9.83
AL1222	38.10	2×2	30.50	4.80	11.10	24.30	3.65
AL1244	38.10	4×4	30.50	4.80	11.10	43.80	7.05
AL1266	38.10	6×6	30.50	4.80	11.10	63.20	10.50
AL1288	38.10	8×8	30.50	4.80	11.10	82.60	14.03
AL1444	44.45	4×4	36.40	5.60	12.70	51.30	9.80
AL1466	44.45	6×6	36.40	5.60	12.70	74.50	14.66
AL1644	50.80	4×4	41.60	6.40	14.21	58.00	12.90
AL1666	50.80	6×6	41.60	6.40	14.21	83.80	19.27
AL1688	50.80	8×8	41.60	6.40	14.21	109.50	25.64

型號表示例

AL		8		22
（1）		（2）		（3）

（1）鏈條系列

（2）鏈條型號

（3）鏈板組合方式：2×2

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
