大型空心銷輸送鏈1

銷軸為空心形式，可根據使用的工作環境安裝棒或其他附件。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

大型輸送鏈條的銷軸上設計有鉆孔，使用孔安裝各種附件用于輸送用的鏈條。

鏈條不論是在直線上或咬合鏈輪時，附件的中心距離都不變。空心銷軸可以安裝棒或其他附件使用。

所有銷軸都是空心的，具有可自由調整附件安裝位置的優點。

適用于低速，低載荷而對耐力要求不是很高的情況。

附件負荷均等加以兩側鏈板。在強度方面具有優勢，鏈條運行時不易引起蛇行。

鏈輪的輪轂、材質與齒數根據客戶需求進行定制，詳情請咨詢隆德技術人員。

廣泛應用于包裝機械、食品機械、林木造紙、港口機械、汽車裝配、工程機械等行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

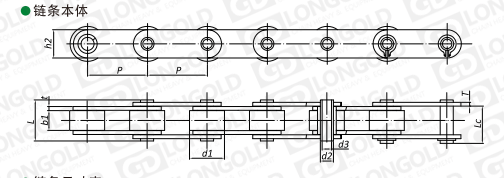

■本體及附件尺寸表

隆德鏈號	節距	滾子直徑	內節 內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	節距	滾子直徑	內節 內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1 max	b1 max	d2 max	d3 max	L min	Lc max	h2 min	T max	kN/lbf	kN	kg/m
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LD-P50F9-S-HP	50.00	18.00	11.50	8.20	6.00	27.40	28.40	25.00	3.00	請咨詢	請咨詢	請咨詢
LD-P50-R-HP		31.00	14.50	13.20	10.40	31.10	32.50	25.00	3.10
LD-P50F1-R-HP		31.00	15.00	14.00	10.20	36.00	37.50	25.00	4.00
LD-P50F4-R-HP		31.00	15.00	13.20	10.20	36.50	38.00	25.00	4.00
LD-P50F12-R-HP		25.00	11.60	9.00	6.20	26.00	27.40	20.00	2.50
LD-P50.8F8-S-HP	50.80	32.00	20.00	19.10	12.40	44.60	46.40	24.00	5.00/4.00
LD-P50.8-R-HP		28.58	15.75	11.40	8.05	32.40	33.80	24.00	3.25
LD-P50.8H-R-HP		28.58	15.75	11.40	8.05	35.70	37.00	24.00	4.00
LD-P50.8F1-R-HP		30.00	10.50	13.00	8.20	27.40	28.90	26.00	3.10
LD-P50.8F1-S-HP		26.00	15.88	20.00	14.30	41.00	42.20	38.10	4.80
LD-P50.8F3-R-HP		30.00	16.00	14.00	9.00	36.40	37.50	25.50	3.10
LD-P50.8F9-R-HP		35.00	12.00	15.50	10.20	36.00	37.30	30.00	5.00
LD-P50.8F11-R-HP		38.10	16.00	13.80	9.70	37.20	39.50	25.40	3.90
LD-P50.8F12-R-HP		28.58	16.00	14.00	9.00	36.40	37.50	25.50	3.50
LD-P50.8F18-R-HP		38.10	16.00	13.80	9.70	37.20	39.50	25.40	4.80/3.90
LD-P50.8F20-R-HP		38.10	15.20	14.28	9.50	36.60	37.20	26.40	4.00
LD-P50.8F23-R-HP		31.80	15.00	14.00	10.10	36.30	39.00	26.00	3.80
LD-P50.8F26-R-HP		30.00	16.00	14.00	9.00	38.40	39.50	27.00	4.00
LD-P63F11-S-HP	63.00	40.00	20.00	20.00	18.00	42.50	43.50	42.00	4.00
LD-P63F1-R-HP		40.00	15.00	16.00	12.10	35.00	36.20	28.50	4.00
LD-P63F12-R-HP		30.00	10.00	11.40	8.10	26.70	28.10	26.50	3.10
LD-P63.5-R-HP	63.50	39.67	18.90	13.60	9.50	40.30	42.00	30.00	4.00
LD-P63.5F1-R-HP	63.50	32.00	15.00	16.00	12.20	32.00	33.00	25.00	3.00
LD-P65-R-HP	65.00	45.00	20.00	25.00	18.00	38.00	40.00	40.00	3.00
LD-P65F1-R-HP	65.00	40.00	20.00	14.00	10.05	40.40	42.00	35.00	4.00
LD-P75-R-HP	75.00	40.00	22.00	18.00	12.20	42.00	44.00	35.00	4.00
LD-P76.2-R-HP	76.20	31.75	15.50	12.70	9.50	35.50	37.00	26.00	4.00
LD-P76.2F2-R-HP		47.60	20.00	24.00	18.50	44.50	46.10	40.00	5.0/4.0
LD-P76.2F6-R-HP		44.45	23.00	17.48	13.49	44.20	46.50	35.00	4.00
LD-P76.2F7-R-HP		38.00	17.00	15.00	9.53	43.50	44.60	30.00	5.00
LD-P76.2F8-R-HP		44.45	26.00	17.80	12.50	51.70	52.40	39.00	5.10/4.00
LD-P76.2F9-R-HP		47.60	17.50	22.00	16.60	46.00	47.60	38.00	6.00
LD-P76.2F11-R-HP		31.80	15.00	14.00	10.10	36.30	39.00	26.00	3.80
LD-P76.2F12-R-HP		47.60	19.00	19.05	13.60	43.80	46.30	39.00	5.1/3.8

附件種類

附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LDA	-	P50	-	R	-	HP
		（1）		（2）		（3）

（1）鏈條節距

（2）滾子形式：R=大滾子 S=小滾子 F=F滾子

（3）空心銷軸鏈

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
