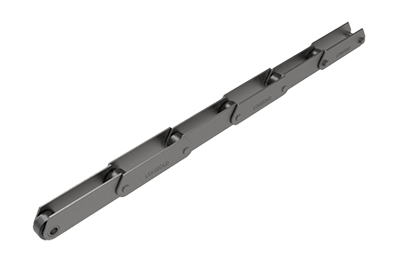

FVT系列高板輸送鏈

以大型輸送鏈為基本，安裝加寬的鏈板和摩擦阻力較小的大滾子，可以直接在鏈板上裝載重物的鏈條，有著廣泛的用途。

應用領域

社會設施

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

FVT系列高板輸送鏈，是由雙節距鏈條衍生而來的。其鏈條結構包括：內外鏈板、套筒、滾子、銷子和附板。

安裝加寬的鏈板和摩擦阻力較小的大滾子。

可以直接在鏈板上裝載重物的鏈條，有著廣泛的用途。

可以有效、穩定的進行輸送。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈輸送物料、印刷行業 、醫療設備商業 、礦產行業、機械工程以及電子設備行業。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

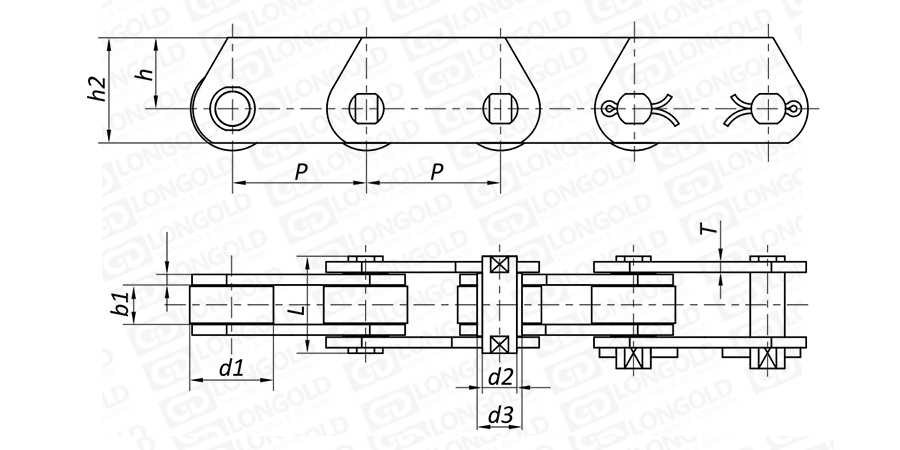

■鏈條本體結構詳見如上圖

上圖為FVT系列高板輸送鏈的結構圖以及帶附件結構圖。

帶附件結構圖表示每一節帶附件的情況。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體及附件尺寸表

隆德鏈號	節距	滾子	銷軸	套簡	鏈板	內節	銷軸長度		鏈板高度		PDF圖紙	DXF圖紙

	P	d1 max	d2 max	d3 max	T max	b1 min	L max	Lc max	h2 max	h max

	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDFVT40	40	32	10	15	3	18	36	39.0	35	22.5	請咨詢	請咨詢
	50
	63
	80
	100
	125
LDFVT63	63	40	12	18	4	22	45	48.5	40	25.0
	80
	100
	125
	160
LDFVT190	63	48	14	20	5	25	53	56.5	45	27.5
	80
	100
	125
	160
	200
	250
LDFVT112	100	55	16	22	6	30	62	66.0	50	30.0
	125
	160
	200
	250
LDFVT140	100	60	18	25	6	35	67	71.5	60	37.5
	125
	160
	200
	250
LDFVT180	125	70	20	30	8	45	86	92.0	70	45.0
	160
	200
	250
	315
LDFVT250	160	80	26	36	8	55	97	103.5	80	50.0
	200
	250
	315
LDFVT315	160	90	30	42	10	65	113	126.5	90	55.0
	200
	250
	315
	400

注：Qc表示熱處理后的抗拉強度。

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，詳細請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	FVT40	R	-	P125
	（1）	（2）		（3）

（1）鏈條尺寸

（2）鏈條尺寸

（3）鏈條節距

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
